Nastavení SSCP seriového routeru

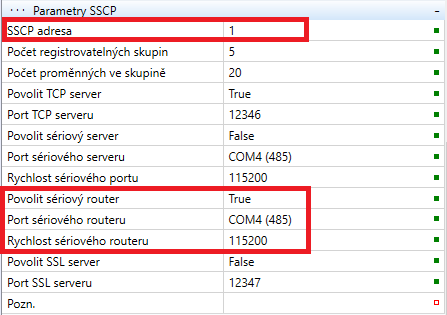

Varianta propojení více PLC po sériové lince. Je to užitečné, když v budově je možnost použít pouze sériovou linku a ne Ethernet, např. u rekonstrukcí. V nastavení PLC, které má pracovat jako router z TCP na sériovou linku,  je nutné přes TCP spojení nastavit unikátní "SSCP adresu", "Povolit sériový router", "Port sériového routeru" a "Rychlost sériového routeru".

Rychlost sériového routeru ponechejte nastavenou na 115200 bps.

Sériový port nesmí být použit pro jiné účely, jako např. pro komunikaci s I/O moduly.

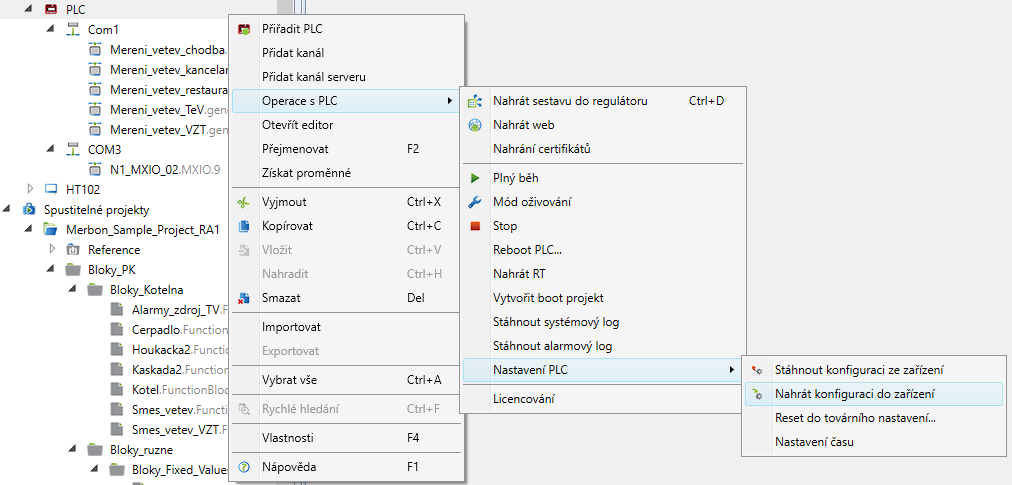

Konfiguraci nahrajeme do PLC, pravým tlačítkem myši klikneme na název PLC -> Operace s PLC -> Nastavení PLC -> Nahrát konfiguraci do PLC. Nahrání provedeme přes UDP broadcast a restartujeme PLC.

Nastavení SSCP sériového serveru

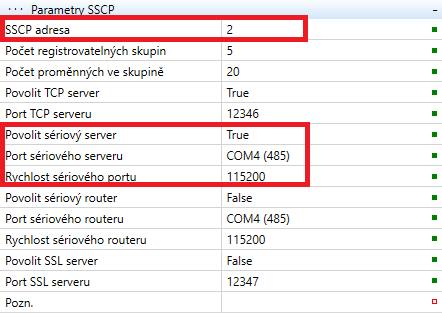

V nastavení PLC je nutné přes TCP spojení nastavit unikátní "SSCP adresu", "Povolit sériový server "Port sériového serveru" a "Rychlost sériového serveru". Každé PLC na sériové lince musí mít jedinečnou SSCP adresu.

Rychlost sériového serveru ponechejte nastavenou na 115200 bps.

Sériový port nesmí být použit pro jiné účely, jako např. pro komunikaci s I/O moduly.

Konfiguraci nahrajeme do PLC, pravým tlačítkem myši klikneme na název PLC -> Operace s PLC -> Nastavení PLC -> Nahrát konfiguraci do PLC. Nahrání provedeme přes UDP broadcast a restartujeme PLC.

Ladění PLC přes sériovou linku

V parametrech pro spojení s PLC ponecháme typ spojení TCP a na sériových serverech nastavíme IP adresu routeru a nastavenou SSCP adresu. V případě, že při ladění vyčítate chybné pakety, ujistěte se, že máte ukončenou sběrnici (BUS-END) u prvního a posledního PLC na sériové lince.

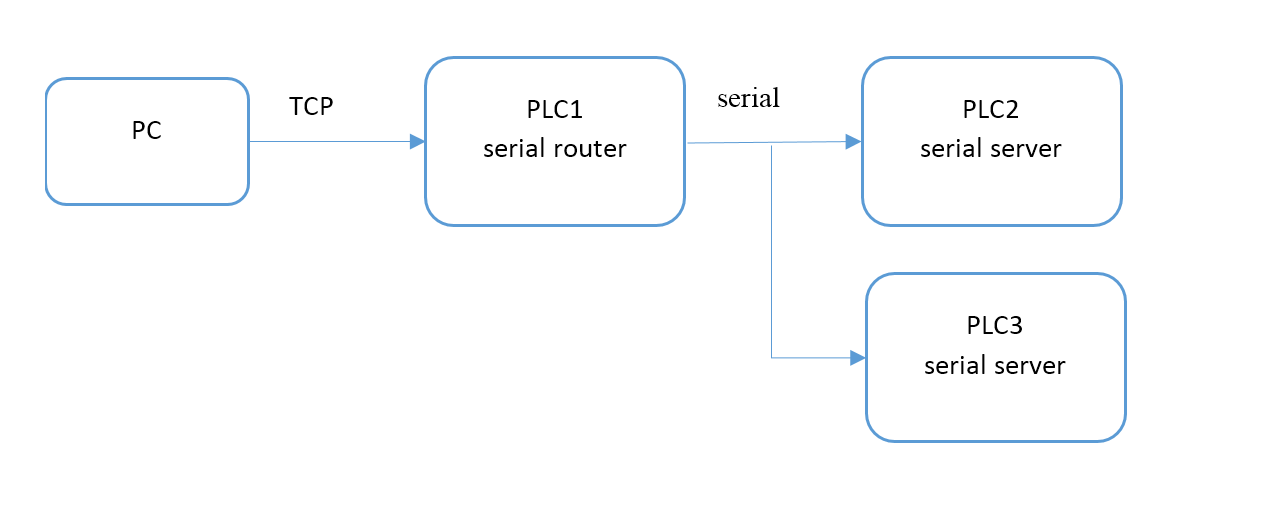

Schéma zapojení více PLC:

Tabulka nastavení parametrů více PLC. Pro ukázku jsou použity PLC1: mark220, PLC2: mark320, PLC3: mark320LX. PLC jsou zapojena podle předchozího schématu.
