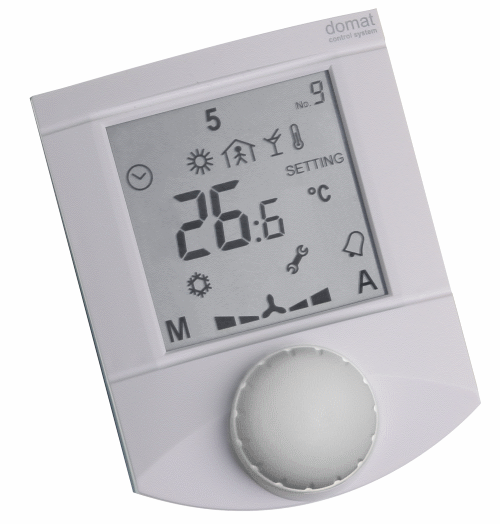

UC300 - Regulátor podlahového topení, komunikativní

Popis

UC300 je komunikativní pokojový regulátor podlahového topení s jedním výstupem PWM. Může buď pracovat autonomně, nebo být připojen na primární regulátor (MiniPLC nebo SoftPLC), vizualizaci (RcWare Vision nebo jiný systém SCADA) nebo na webové rozhraní UCWEB.

Vstupy

VstupTyp STPopis
ActualExternalTempRrealAktuální teplota externího čidla
ActualRegModebyteAktuální stav regulátoru:
bit0...komfort/den
bit1...pokles/noc
bit2...úspora/útlum
ActualTemprealAktuální teplota
ActualTempSPHeatrealAktuální požadovaná teplota k topení
DemandHeatboolPožadavek k topení
DI1boolVstup - přítomnost
DisplaySymbolsRwordZobrazené symboly:
bit0...klíč
bit1...kotel
bit2...zvoneček
bit15...povolení zápisu (pokud je bit v 1, provede se zápis do registru, pokud v 0, ignoruje se)
DO1boolStav výstupu DO1 topení
ManControlRbyteManuální ovládání:
bit1...výstup topení
bit2...výstup chlazení
ManHeatOutRsintManuální nastavení výstupu pro topení v %, rozsah 0...100 %
PidOutHeatsintVýstup regulátoru pro topení v %, rozsah 0...100 %
PushButtonCounterRusintPočítadlo stisků tlačítka
SetTempCorrRrealRelativní korekce teploty

Výstupy

VýstupTyp STPopis
DisplaySymbolsWwordZobrazené symboly:
bit0...klíč
bit1...kotel
bit2...zvoneček
bit15...povolení zápisu (pokud je bit v 1, provede se zápis do registru, pokud v 0, ignoruje se)
ManControlWbyteManuální ovládání:
bit1...výstup topení
bit2...výstup chlazení
ManHeatOutWsintManuální nastavení výstupu pro topení v %, rozsah 0...100 %
PushButtonCounterRusintPočítadlo stisků tlačítka
SetTempCorrWrealRelativní korekce teploty
