Změna stavu s konstantním časem změny

Název bloku

B85_VARIABLESLEWRATELIMIT

Volání v ST

PROGRAM TEST B85
   VAR
 REAL1,REAL2 : REAL;
 FB : LIB.CORE.V1_0.B85_VARIABLESLEWRATELIMIT;
   END_VAR
 FB(IN:=REAL1, TDOWN:=T#3S ,TUP:=T#3S,OUT=>REAL2);
END_PROGRAM

Knihovna

LIB\CORE

Verze

V1.0

Popis

Blok zamezí skokovým změnám výstupu. Změna na výstupu se bude projevovat postupně po konstantní dobu náběhu (Tup) nebo sestupu (Tdown).

Vstupy

Výstupy

Funkce

Blok převádí vstup in na výstup out se zpožděním následujícího typu: každá klesající změna in způsobí lineární pokles out=in v čase Tdown sekund. Stejné je to pro rostoucí změnu in způsobí lineární růst y tak, že out=in v Tup sekundách, viz Obrázek níže. To znamená, že můžeme ovládat oba směry zvlášť.

Když nastavíme Tdown=0, pak jakákoliv sestupná hrana in je okamžitě přenesena na výstup out, podobně je tomu u Tup. Při spuštění programu se na výstup out nastaví hodnota vstupu in.

Výstup Sign zobrazuje trend výstupu out (Zda jde výstup nahoru nebo dolů).

Funkce v případě špatného nastavení

Když Tdown<= 0, předpokládá se, že Tdown=0; když Tup<= 0, předpokládá se, že Tup=0.

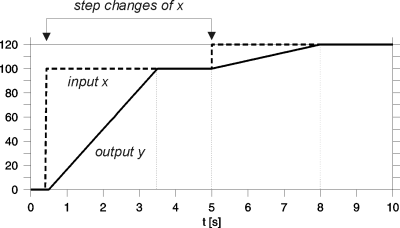

B85 Změna stavu s konstantním časem změny – Tup=3 s. Všimněte si, že změna času se rovná Tup pro jakoukoliv změnu hodnoty in, směrnice je tedy na rozdíl od bloku B84 variabilní.

Příklad použití

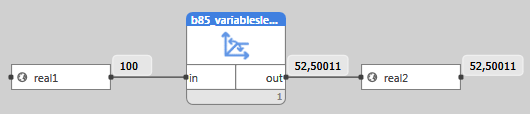

Přiklad zobrazuje změnu vstupní hodnoty in z 0 na 100 s dobou náběhu Tup=3 s.
