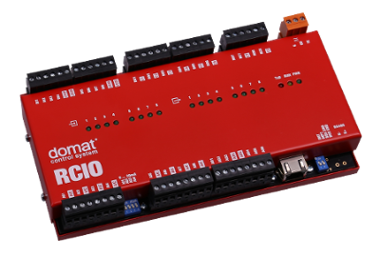

RCIO - Kompaktní I/O modul
Popis
Kompaktní I/O modul RCIO je mikroprocesorem řízený komunikativní modul se skladbou I/O optimalizovanou pro aplikace VVK a domovní techniky. Modul komunikuje po RS485 protokolem Modbus RTU. Lze jej snadno integrovat do řady řídicích systémů.
Vstupy
| Vstup | Typ ST | Popis |
|---|---|---|
| AI1...AI8 | real | Analogové vstupy Nastavení transformací pro různé rozsahy: PT1000 - (transformace: lib.core.v1_0.linear k=0,01 q=0) výsledek ve °C AI1...AI4: proud 0-20 mA - (transformace: lib.core.v1_0.linear k=0,001 q=0) Musí být připojen jumper u příslušného vstupu. napětí 0-10 V - (transformace: lib.core.v1_0.linear k=0,001 q=0) základní nastavení odpor 0-1600 ohm - (transformace: lib.core.v1_0.resistancetotemperature kind: pt1000 pre_k=0,1 pre_q=0, post_k=1, post_q=0) odpor 0-5000 ohm - (transformace: lib.core.v1_0.linear k=0,1 q=0) POZOR je potřeba změnit typ ST:UINT! |
| DI1...DI8 | bool | Digitální vstupy |
Výstupy
| Výstup | Typ ST | Popis |
|---|---|---|
| AO1...AO6 | real | Analogové výstupy v % 0 %...0 V 100 %...10 V |
| DO1...DO8 | bool | Digitální výstupy |
Konfigurace zařízení před použitím
| I/O | Název parametru | Popis |
|---|---|---|
| RCIO | NoComm timeout | Povolený čas pro nekomunikaci 0 až 255 s |
| AI1...AI8 | Analog. typ - RMIO/RCIO | Rozsah analogových vstupů. K danému rozsahu nastavit transformaci! |
| DO1...DO8 | NoComm povoleno | Povolení změny výstupu při nekomunikaci po uplynutí času "NoComm timeout" |
| DO1...DO8 | NoComm stav | Stav při nekomunikaci, pokud je povolena změna a uplynul čas "NoComm timeout" |
| DO1...DO8 | Při startu povoleno | Povolení nastavení výchozího stavu při zapnutí zařízení |
| DO1...DO8 | Stav při startu | Stav zařízení mezi připojením napájení a prvním zakomunikováním - musí být povoleno |
