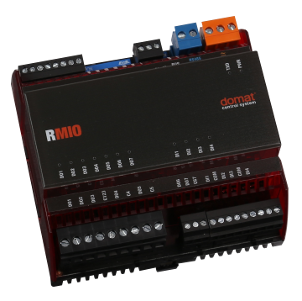

RMIO - Malý kompaktní I/O modul
Popis
Malý kompaktní I/O modul RMIO je mikroprocesorem řízený komunikativní modul se skladbou I/O optimalizovanou pro řízení fancoilů a malých VZT jednotek. Modul komunikuje po sběrnici RS485 protokolem Modbus RTU (slave) a lze jej snadno integrovat do řady řídicích systémů.
Vstupy
| Vstup | Typ ST | Popis |
|---|---|---|
| AI1...AI4 | real | Analogové vstupy Nastavení transformací pro různé rozsahy: PT1000 - (Odpor 0..1600 Ohm transformace: lib.core.v1_0.resistancetotemperature kind: pt1000 pre_k=0,1 pre_q=0,0 post_k=1, post_q=0) Základní nastavení AI2-AI4 Napětí 0-10 V - (transformace: lib.core.v1_0.linear K=0,001 Q=0) Základní nastavení AI1 Proud 0-20 mA - (transformace: lib.core.v1_0.linear K=0,001 Q=0) Odpor 0-1600 ohm - (transformace: lib.core.v1_0.linearbytwopoints x1=0 x2=16000 y1=0 y2=1600) Odpor 0-5000 ohm - (transformace: lib.core.v1_0.linearbytwopoints x1=0 x2=50000 y1=0 y2=5000) |
| DI1...DI4 | bool | Digitální vstupy |
Výstupy
| Výstup | Typ ST | Popis |
|---|---|---|
| AO1, AO2 | real | Analogové výstupy v % 0 %...0 V 100 %...10 V |
| DO1...DO7 | bool | Digitální výstupy |
Konfigurace zařízení před použitím
| I/O | Název parametru | Popis |
|---|---|---|
| RMIO | NoComm timeout | Povolený čas pro nekomunikaci 0 až 255 s |
| AI1...AI4 | Analog. typ - RMIO/MCIO2 | Rozsah analogových vstupů. K danému rozsahu nastavit transformaci! |
| DO1...DO7 | NoComm povoleno | Povolení změny výstupu při nekomunikaci po uplynutí času "NoComm timeout" |
| DO1...DO7 | NoComm stav | Stav při nekomunikaci, pokud je povolena změna a uplynul čas "NoComm timeout" |
| DO1...DO7 | Při startu povoleno | Povolení nastavení výchozího stavu při zapnutí zařízení |
| DO1...DO7 | Stav při startu | Stav zařízení mezi připojením napájení a prvním zakomunikováním - musí být povoleno |
