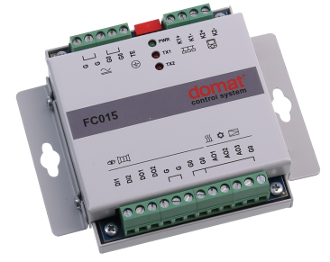

FC015 - Komunikativní regulátor teploty a CO2 pro topné a chladicí panely a VAV klapku
Popis
FC015 je komunikativní regulátor pro topné a chladicí panely řízené signálem 0...10 V ss a řízení klapky regulátoru proměnného průtoku vzduchu (VAV). Měří teplotu a koncentraci CO2 v místnosti pomocí pokojového ovladače a může pracovat buď autonomně, nebo ve spojení s primárním regulátorem (MiniPLC nebo SoftPLC) nebo vizualizací (RcWare Vision) nebo jakýmkoli jiným řídicím systémem, fungujícím jako Modbus master. Jako pokojový ovladač se používá UC095.
Vstupy
| Vstup | Typ ST | Popis |
|---|---|---|
| ActualOutsideTempR | real | Aktuální venkovní teplota |
| ActualPrimaryCO2ppm | int | Aktuální hodnota čidla CO2 v ppm |
| ActualRegMode | byte | Aktuální stav regulátoru: bit0...komfort/den bit1...pokles/noc bit2...úspora/útlum |
| ActualTemp | real | Aktuální teplota. |
| ActualTempSPCool | real | Aktuální požadovaná teplota k chlazení |
| ActualTempSPHeat | real | Aktuální požadovaná teplota k topení |
| DemandCool | bool | Požadavek k chlazení |
| DemandHeat | bool | Požadavek k topení |
| DI1 | bool | Vstup - přítomnost |
| DI2 | bool | Vstup - okenní kontakt |
| DisplaySymbolsR | word | Zobrazené symboly: bit0...klíč bit1...kotel bit2...zvoneček bit15...povolení zápisu (pokud je bit v 1, provede se zápis do registru, pokud v 0, ignoruje se) |
| DO1 | bool | Relé 1 |
| DO2 | bool | Relé 2 |
| FCSlaveComState | sint | Stav komunikace: 0...OK 1 a více...pořadí prvního FC010 s chybou komunikace |
| ManControlR | byte | Manuální ovládání: bit0...VAV bit1...výstup topení bit2...výstup chlazení bit3...DO1 bit4...DO2 bit5...přepínání mezi topením a chlazením (0 - topení, 1 - chlazení) |
| ManCoolOutR | sint | Manuální nastavení výstupu pro chlazení v %, rozsah 0...100 % |
| ManHeatOutR | sint | Manuální nastavení výstupu pro topení v %, rozsah 0...100 % |
| ManVAVR | sint | Manuální požadovaná otáček ventilátoru v %, rozsah 0...100 % |
| PidOutCool | sint | Výstup regulátoru pro chlazení v %, rozsah 0...100 % |
| PidOutHeat | sint | Výstup regulátoru pro topení v %, rozsah 0...100 % |
| PidOutVAV | sint | Stav regulátoru (výstup z P regulátoru CO2) |
| SetTempCorrR | real | Relativní korekce teploty |
| UcComState | sint | Stav komunikace: 0...OK 1...timeout 2...MB výjimka 3...MB chyba |
Výstupy
| Výstup | Typ ST | Popis |
|---|---|---|
| ActualOutsiteTempW | real | Aktuální venkovní teplota |
| DisplaySymbolsW | word | Zobrazené symboly: bit0...klíč bit1...kotel bit2...zvoneček bit15...povolení zápisu (pokud je bit v 1, provede se zápis do registru, pokud v 0, ignoruje se) |
| ManControlW | byte | Manuální ovládání: bit0...VAV bit1...výstup topení bit2...výstup chlazení bit3...DO1 bit4...DO2 bit5...přepínání mezi topením a chlazením (0 - topení, 1 - chlazení) |
| ManCoolOutW | sint | Manuální nastavení výstupu pro chlazení v %, rozsah 0...100 % |
| ManHeatOutW | sint | Manuální nastavení výstupu pro topení v %, rozsah 0...100 % |
| ManVAVW | sint | Manuální nastavení otáček v %, rozsah 0...100 % |
| SetTempCorrW | real | Relativní korekce teploty |
