Vlastnosti regulátoru
Regulátor nabývá různých vlastností:
| Vlastnosti regulátoru | Význam | ||
|---|---|---|---|
| Název | jméno regulátoru | ||
| Id | identifikační číslo | ||
| Identifikátor zařízení | MAC adresa zařízení případně jiný identifikátor | ||
| Přiřazené zařízení | zařízení, na kterém běží RT - viz přiřazení regulátoru | ||
| Identifikace runtimu pro historii | identifikace runtimu pro ukládání dat do databáze, uplatňuje se až na úrvni databáze | ||
| Verze aplikace | verzování aplikace např. 1.2 | ||
| Stop při výjimce | výjimka zakázaného chodu programu - viz výjimky z chodu programu | ||
| Ignorovat body | ignorování HW bodů viz hw bodování | ||
| Pozn. | uživatelská poznámka | ||
| • Parametry pro spojení s PLC | |||
| Jméno uživatele, Heslo | přístupová práva k připojení přes SSCP protokol | ||
| SSCP adresa | adresa regulátoru v protokolu SSCP, uplatňuje se jak při TCP tak při seriové komunikaci | ||
| Pozn. | uživatelská poznámka | ||
| Typ spojení | typ komunikace s PLC | ||
| • • Parametry připojení | |||
| Server (TCP) | adresa PLC pro komunikaci | ||
| TCP port (TCP) | číslo TCP portu, defaultně 12346 | ||
| SSL povoleno (TCP) | nastavení protokolu SSL (není podporováno) | ||
| Pozn. | uživatelská poznámka | ||
| URL (Proxy) | adresa proxy serveru | ||
| Proxy ID (Proxy) | identifikátor pro připojení na proxy server | ||
| Seriový port (Serial) | Port skze který povede seriová komunikace | ||
| Přenosová rychlost (Serial) | přenosová rychlost komunikace | ||
| Parita (Serial) | parita komunikace | ||
| Počet dat. bitů (Serial) | počet datových bitů komunikace | ||
| Počet stop bitů (Serial) | počet stop bitů komunikace | ||
| • Zálohování proměnných | |||
| Povoleno | povolení zálohování proměnných | ||
| Periodické ukládání povoleno | povolení periodického ukládání | ||
| Perioda | perioda zálohování | ||
| Spouštěcí proměnná | spouštět ukládání pomocí náběžné hrany na zvolené proměnné | ||
| Pozn. | uživatelská poznámka | ||
| • Konfigurační parametry | |||
| Pozn. | uživatelská poznámka | ||
| • • Nastavení data a času | |||
| Posuny při letním čase | nastavení změny letního/zimního času | ||
| UTC offset [h] | rozdíl času nastaveného pásma oproti universálnímu času | ||
| URL NTP serveru | server pro synchronizaci času | ||
| Pozn. | uživatelská poznámka | ||
| • • Pokročilá konfigurace sítě | |||
| Pozn. | uživatelská poznámka | ||
| • • • Síťová karta | |||
| Název | ethX2 | ||
| Povoleno | povolení síťové karty | ||
| Konfigurace IP | None - žádná, Static - statická IP adresa, DHCP - automatické přidělení IP adresy | ||
| IP adresa | IP adresa regulátoru, na kterou se připojujete | ||
| Maska sítě | maska sítě, na kterou se připojujete | ||
| • • Síťová nastavení | |||
| Použití DHCP | automatické přidělování adresy v IP síti | ||
| IP adresa | IP adresa regulátoru, na kterou se připojujete | ||
| Maska sítě | maska sítě, na kterou se připojujete | ||
| Výchozí brána | výchozí brána sítě | ||
| DNS | adresa DNS | ||
| Povolit konfigurace přes UDP | povolit konfigurační službu (podle bezpečnostní politiky sítě) | ||
| Povolit webový server | povolení chodu webového serveru | ||
| Port webového serveru | TCP port, na kterém se lze připojit k webovému serveru | ||
| Pozn. | uživatelská poznámka | ||
| • • • Parametry Domat DB | |||
| Povoleno | Povolení ukládání dat do databáze | ||
| URL | adresa databáze | ||
| Interval komunikace [min] | interval odeslání interního bufferu do databáze | ||
| Uživatelské jméno a heslo | přístupová práva k databázi | ||
| Pozn. | uživatelská poznámka | ||
| • • • Parametry Proxy | |||
| Povoleno | povolení připojení k proxy serveru | ||
| Proxy ID | ID proxy (identifikace PLC vůči proxy serveru) | ||
| URL | adresa proxy serveru, kam se má PLC připojovat | ||
| Interval keep alive | Interval kontrolních zpráv (aby nedošlo k uzavření TCP spojení, doporučená hodnota 10s) | ||
| Pozn. | uživatelská poznámka | ||
| • • • Parametry SSCP | |||
| SSCP adresa | adresa regulátoru v protokolu SSCP, uplatňuje se jak při TCP tak při seriové komunikaci | ||
| Počet registrovaných skupin | počet skupin proměnných | ||
| Počet proměnných ve skupině | počet proměnných ve skupině proměnných | ||
| Povolit TCP | povolení komunikace na TCP | ||
| Port TCP serveru | číslo TCP portu, defaultně 12346 | ||
| Povolit sériový server | povolení komunikace přes sériovou linku | ||
| Port sériového serveru | číslo sériového portu na PLC | ||
| Rychlost sériového portu | rychlost přenosu po sériové lince | ||
| Povolit SSL server | povolení zabezpečeného přenosu | ||
| Port SSL serveru | číslo portu pro zabezpečenou komunikaci, defaultně 12347 | ||
| Pozn. | uživatelská poznámka | ||
| • • • • Definice uživatelů | |||
| Uživatel (Engineering) | uživatel s plný přístup umožňující veškerou manipulaci s regulátorem | ||
| Heslo (Engineering) | jeho heslo | ||
| Uživatel (Plné řízení) | uživatel umožňující číst hodnoty proměnných a zapisovat do nich | ||
| Heslo (Plné řízení) | jeho heslo | ||
| Uživatel (Pouze čtení) | uživatel umožňující pouze číst proměnné | ||
| Heslo (Pouze čtení) | jeho heslo | ||
| • • Úložiště | |||
| Pozn. | uživatelská poznámka | ||
| • • • SD karta | |||
| Pozn. | uživatelská poznámka | ||
| • Parametry LCD - integrovaný HMI editor | |||
| Cesta k menu | cesta k adresáři s menu | ||
| Čas vypnutí podsvícení | čas, jak dlouho bude LCD panel podsvícen po posledním stisknutí libovolného tlačítka | ||
| Rychlost rolování [1-30] | rychlost rolování položek | ||
| Šablona zařízení | šablona LCD menu | ||
| Pozn. | uživatelská poznámka | ||
| • Parametry OPC | |||
| Perioda aktualizace [ms] | perioda aktualizace dat | ||
| Max tok dat [kb/s] | maximální datový tok z PLC do OPC | ||
| • Parametry webu | |||
| Adresář s definicí | cesta k adresáři webu | ||
| Šablona zařízení | šablona webu |

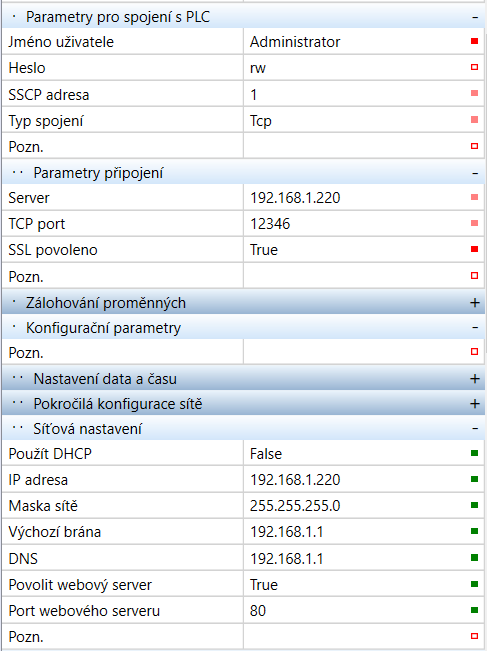

Každá vlastnost ("properta") v property gridu má vedle hodnoty i značku, která říká, zdali se hodnota přenáší s konfigurací, či nikoli. Pokud značka chybí, properta není konfiguračně závislá v žádném ohledu.
Pokud je značka červená, properta je závislá na profilu přímo, a buď má defaultní hodnotu (uvnitř bílá), nebo má hodnotu definovanou v matčiném profilu (světle červená), nebo má v dané profilu přímo nastavenou hodnotu (sytě červená).
Pokud je značka zelená, vlastnost je závislá na konfiguraci nepřímo. To znamená, že daná vlastnost je unikátní pro každý profil. Nedochází u ní k dědění mezi profily. Výchozí hodnota při vytvoření profilu pochází z matčiné konfigurace. Je to například Poznámka, tedy prostý text bez dalších vazeb, neovlivňující další vlastnosti systému.
