MC102 - Regulátor topení
Popis

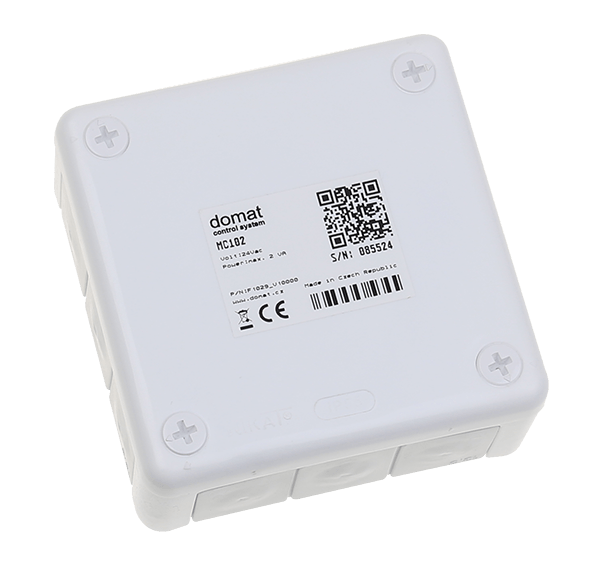

Modul MC102 regulátor topení má 1 digitální vstup a jeden digitální výstup. Ke komunikaci využívá RS485. Modul je instalován v krabičce na zeď.
Vstupy
| Vstup | Typ ST | Popis |
|---|---|---|
| ActualRegMode | byte | Aktuální stav regulátoru: bit0...komfort/den bit1...pokles/noc bit2...úspora/útlum |
| ActualTemp | real | Aktuální teplota |
| ActualTempSPHeat | real | Aktuální požadovaná teplota k topení |
| AdcValue | int | Hodnota z AD převodníku |
| DemandHeat | bool | Požadavek k topení |
| DI | bool | Vstup |
| DO | bool | Výstup - topení |
| LoadCurent | int | Proud spínaný DO výstupem rozsah 0...1000 mA |
| LostSensor | bool | Ztráta signálu od senzoru |
| ManControlR | byte | Manuální ovládání: bit1...topení |
| ManHeatOutR | sint | Manuální nastavení výstupu pro topení v %, rozsah 0...100 % |
| OpenValve | udint | Celková doba otevření ventilu v min |
| OpenValveToday | uint | Doba otevření ventilu dnes v min |
| OpenValveYesterday | uint | Doba otevření ventilu v předchozím dni v min |
| OutOverload | bool | Přetížení výstupu (výstupní proud > 1A) |
| PID_OutHeat | sint | Výstup regulátoru pro topení v %, rozsah 0...100 % |
| PID_OutIntegrate | sint | Integrovaný PID výstup polohy ventilu (hodnota/min, 30min.integrace) v % |
| SynchronizeRTC_R | int | Synchronizace RTC, zápisem nenulové hodnoty se RTC nastaví na 23:00:00 |
| ValvePosition | sint | Poloha ventilu v % |
Výstupy
| Výstup | Typ ST | Popis |
|---|---|---|
| ManControlW | byte | Manuální ovládání: bit1...topení |
| ManHeatOutputW | sint | Manuální nastavení výstupu pro topení v %, rozsah 0...100 % |
| SynchronizeRTC_W | int | Synchronizace RTC, zápisem nenulové hodnoty se RTC nastaví na 23:00:00 |
