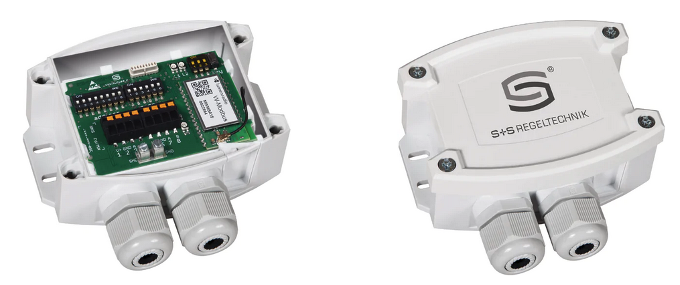

GW-wModbus Pro
Popis
GW-wModbus Pro je rozhraní mezi Modbus / RS485 a W-Modbus na straně master, případně ve funkci Node na straně slave pro max. 16 zařízení slave.
Zařízení je pro protokol Modbus transparentní, v Domat IDE je pouze nutné počítat s mírným zpožděním odpovědí a nastavit timeout cca. 300 – 400 ms. Definice zařízení, Modbusových skupin a proměnných závisí na typu připojeného Modbus slave zařízení (čidla, elektroměru atd.).
Napájení | 24 V st (± 20 %); 15...36 V ss |
Příkon | < 1.0 W ⁄ 24 V ss; < 1.4 VA ⁄ 24 V st |
Bezdrátový signál | 2.4 GHz ISM, vysílací výkon 100 mW |
| Dosah | Max. 500 m na volném prostranství, 50…70 m v budovách |
Počet bezdrátových uzlů v síti | Max. 100 |
Počet Modbus RTU zařízení ve funkci Node | Max. 16 |
Funkce | Gateway (na straně mastera) – DIP2 ON Node (na straně slave, max. 16 slave) – DIP2 OFF |
Pro vytvoření bezdrátové sítě musí být zařízení spárována. Postup je následující:
gateway na straně master přepnout do režimu párování DIP2 ON (funkce gateway), DIP1 ON (režim párování) L1 bliká oranžově
node na straně slave přepnout do režimu párování DIP2 OFF (funkce node), stisknout tlačítko „pair“ po dobu 10 s L1 bliká červeně>
node automaticky hledá gateway L1 bliká červeně, L2 svítí červeně
po úspěšném spárování (cca. 1 – 2 minuty) L1 bliká zeleně, L2 svítí zeleně nebo oranžově (podle síly signálu)
případně postupně připojovat další nody podle předchozích tří bodů
když jsou připárované všechny nody, vypnout režim párování na master gateway DIP1 OFF (vypnout režim párování) L1 svítí oranžově.
Podrobný návod je v Montážním návodu k GW-wModbus.
