Dynamické změny - zařízení BACnet server
Od verze IDE 2.5.0.x.

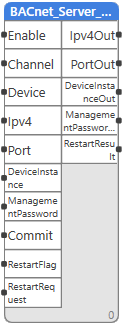

Název funkčního bloku
BACnet_Server_Device
Popis
Pomocí tohoto funkčního bloku můžeme dynamicky měnit parametry zařízení BACnet server. Pro zápis nových hodnot parametrů musíme nejdříve povolit funkční blok pomocí vstupního parametru "Enable", poté zadat název komunikačního kanálu (vstup "Channel") a název zařízení (vstup "Device"). Poté můžeme dynamicky měnit parametry jako je adresa zařízení, port, instance zařízení nebo heslo pro management.
Pro následný commit změn, které jsme provedli na vstupu funkčního bloku, je potřeba dát vstupní parametr "Commit" na "True" a poté je nutný restart PLC, který lze vyvolat pomocí vstupního parametru "RestartRequest". Pro výběr typu restartu PLC je zde vstupní parametr "RestartFlag", pomocí kterého můžeme vybírat mezi teplým, studeným a systémovým restartem.
Pro aktuální vyčtení hodnot na výstupu funkčního bloku je u dynamických změn pro image (alarmové kanály, komunikační kanály a zařízení) potřeba nejdříve provést první zápis.
Vstupy
| Vstup | Typ | Význam |
|---|---|---|
| Enable | bool | Povolení funkčního bloku |
| Channel | string | Název komunikačního kanálu |
| Device | string | Název zařízení |
| IPv4 | string | BACnet IPv4 |
| Port | dint | BACnet port |
| DeviceInstance | uint | Instance zařízení |
| ManagementPassword | string | Heslo pro management |
| Commit | bool | Slouží k propsání hodnot (nutný restart) |
| RestartFlag | RestartFlag | Výběr typu restartu (Teplý, Studený, Systémový) |
| RestartRequest | bool | Požadavek na restart PLC podle vybraného typu restartu |
Výstupy
| Výstup | Typ | Význam |
|---|---|---|
| IPv4Out | string | Aktuální BACnet IPv4 |
| PortOut | dint | Aktuální BACnet port |
| DeviceInstanceOut | dint | Aktuální instance zařízení |
| DeviceEnableOut | bool | Aktuální povolení zařízení |
| RestartResult | dint | Výsledek restartu |
