Posuvný registr
Název bloku
B110_SHIFT_REGISTER
Volání v ST
PROGRAM TEST B110
VAR
REAL1: REAL;
BOOL1: BOOL;
ARRAYREAL: ARRAY[1..24] OF REAL;
FB : LIB.CORE.V1_0.B110_SHIFT_REGISTER;
END_VAR
FB(IN:=REAL1,BR:=BOOL1,OUT=>ARRAYREAL);
END_PROGRAM
Knihovna
LIB\CORE
Verze
V1.0
Popis
Posuvná paměť na 24 analogových hodnot.
Vstupy
| Vstup | Typ | Význam | Výchozí hodnota |
|---|---|---|---|
| IN | REAL | Vstupní hodnota | 0 |
| BR | BOOL | Řízení posunu (při náběžné hraně) | False |
Výstupy
| Výstup | Typ | Význam |
|---|---|---|
| OUT | ARRAY[1..24] OF REAL | Pole 1..24 |
| SHIFTTIME | DT | Čas, kdy byl poslední posun |
Funkce
Blok funguje jako posuvný registr, při náběžné hraně na vstupu br dojde k uložení vstupní hodnoty in na první pozici výstupu out a všechen předchozí obsah na výstupu se posune o jednu pozici. Výstup shifttime říká, kdy bylo poslední uložení nové hodnoty.

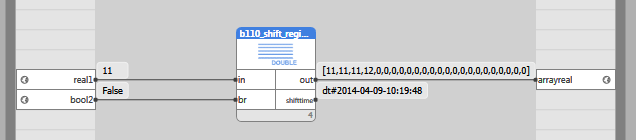

Příklad použití
Blok se používá pro tvorbu orientačních sloupcových grafů, pro výpočty hodinových diferencí atd.
