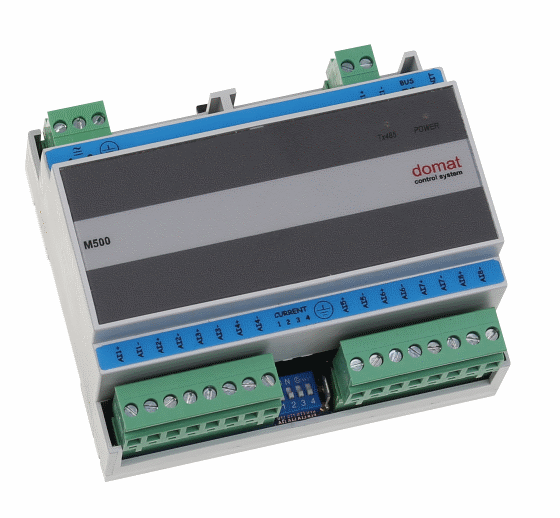

M500 - Modul 8 analogových vstupů
Popis
Modul analogových vstupů M500 je mikroprocesorem řízený, komunikativní modul s osmi diferenciálními vstupy. Pro komunikaci je použita sběrnice RS485. Modul se již nedodává, náhradou je M560.
Vstupy
| Vstup | Typ ST | Popis |
|---|---|---|
| AI1...AI8 | real | Analogové vstupy Nastavení transformací pro různé rozsahy: napětí -10 až 10 V - (transformace: lib.core.v1_0.linearbytwopoints x1=0 x2=65535 y1=-10 y2=10)základní nastavení napětí -5 až 5 V - (transformace: lib.core.v1_0.linearbytwopoints x1=0 x2=65535 y1=-5 y2=5) napětí -1 až 1 V - (transformace: lib.core.v1_0.linearbytwopoints x1=0 x2=65535 y1=-1 y2=1) napětí -0,5 až 0,5 V - (transformace: lib.core.v1_0.linearbytwopoints x1=0 x2=65535 y1=-0,5 y2=0,5) napětí -0,15 až 0,15 V - (transformace: lib.core.v1_0.linearbytwopoints x1=0 x2=65535 y1=-0,15 y2=0,15) proud -20 až 20 mA - (transformace: lib.core.v1_0.linearbytwopoints x1=0 x2=65535 y1=-20 y2=20) |
Konfigurace zařízení před použitím
| I/O | Název parametru | Popis |
|---|---|---|
| AI1...AI8 | Analog. typ - M50x | Rozsah analogových vstupů. K danému rozsahu nastavit transformaci! |
