Dynamické změny - zařízení BACnet klient
Od verze IDE 2.5.0.x.

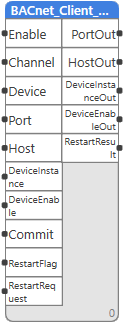

Název funkčního bloku
BACnet_Client_Device
Popis
Pomocí tohoto funkčního bloku můžeme dynamicky měnit parametry zařízení BACnet klient. Pro zápis nových hodnot parametrů musíme nejdříve povolit funkční blok pomocí vstupního parametru "Enable", poté zadat název komunikačního kanálu (vstup "Channel") a název zařízení (vstup "Device"). Poté můžeme dynamicky měnit parametry jako je adresa zařízení, port, instance objektu nebo povolení zařízení.
Pro následný commit změn, které jsme provedli na vstupu funkčního bloku, je potřeba dát vstupní parametr "Commit" na "True" a poté je nutný restart PLC, který lze vyvolat pomocí vstupního parametru "RestartRequest". Pro výběr typu restartu PLC je zde vstupní parametr "RestartFlag", pomocí kterého můžeme vybírat mezi teplým, studeným a systémovým restartem.
Pro aktuální vyčtení hodnot na výstupu funkčního bloku je u dynamických změn pro image (alarmové kanály, komunikační kanály a zařízení) potřeba nejdříve provést první zápis.
Vstupy
| Vstup | Typ | Význam |
|---|---|---|
| Enable | bool | Povolení funkčního bloku |
| Channel | string | Název komunikačního kanálu |
| Device | string | Název zařízení |
| Port | dint | BACnet port |
| Host | string | BACnet host |
| DeviceInstance | uint | Instance zařízení |
| DeviceEnable | bool | Povolení zařízení |
| Commit | bool | Slouží k propsání hodnot (nutný restart) |
| RestartFlag | RestartFlag | Výběr typu restartu (Teplý, Studený, Systémový) |
| RestartRequest | bool | Požadavek na restart PLC podle vybraného typu restartu |
Výstupy
| Výstup | Typ | Význam |
|---|---|---|
| PortOut | dint | Aktuální BACnet port |
| HostOut | string | Aktuální BACnet host |
| DeviceInstanceOut | dint | Aktuální instance zařízení |
| DeviceEnableOut | bool | Aktuální povolení zařízení |
| RestartResult | dint | Výsledek restartu |
