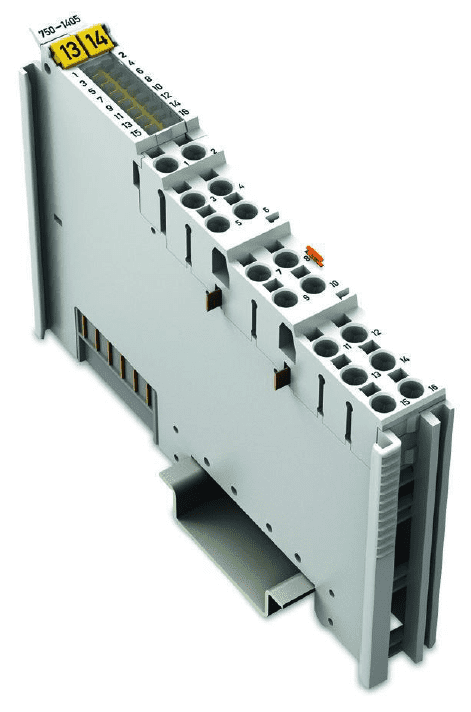

w750-1405 - 16× DI
Popis
Modul disponující 16 digitálními vstupy.
Technické údaje
| Počet binárních vstupů | 16 |
| Typ. vstupní proud signálu na každém kanálu (0) | 0,6 mA |
| Min. vstupní proud signálu na každém kanálu (1) | 2,1 mA |
| Max. vstupní proud signálu na každém kanálu (1) | 2,4 mA |
| Rozsah napětí signálu (0) | −3 až +5 V ss |
| Rozsah napětí signálu (1) | 15 … 30 V ss |
| Napájecí napětí systému | 5 V ss; pomocí datových svorek |
| Odběr proudu, napájení systému (5 V) | 25 mA |

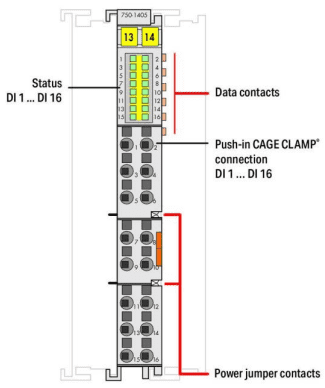

Zapojení
Stavové led (DI1 - DI16) - Po přivedení většího než prahového napětí na daný pin dojde k rozsvícení LED
