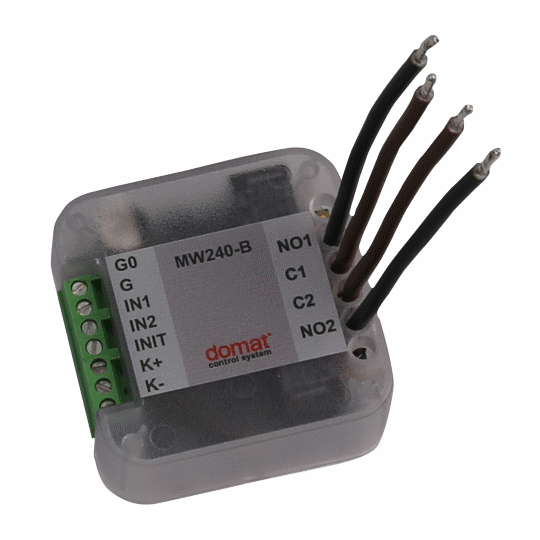

MW240, MW240-B, MW241 - Malý I/O modul pro řízení osvětlení a žaluzií
Popis
MW240 je vstupně-výstupní modul s dvěma bezpotenciálovými vstupy a dvěma relé. Slouží pro řízení dvou světelných okruhů (při využití tlačítkové nebo vypínačové logiky) nebo jednoho motoru žaluzií. Lze jej použít i jako I/O modul se vstupy a výstupy vzájemně nezávislými. Ve verzi MW241 jsou klasická relé nahrazena SSR pro spínání LED svítidel. Verze MW240-B se od staré MW240 liší pouze vyvedením svorky INIT pro inicializaci zařízení.
Verze modulů MW240x
| Model | Vlastnost |
|---|---|
| MW240 | stará verze modulu |
| MW240-B | vyvedená svorka INIT |
| MW241 | SSR relé pro LED |
Vstupy
| Vstup | Typ ST | Popis |
|---|---|---|
| ActualPosition | usint | Aktuální pozice žaluzií v %, rozsah 0...100 % (konvence: 0 % krajní horní poloha) |
| Button0, Button1 | bool | Požadovaný stav relé od tlačítek |
| DI1, DI2 | bool | Jednotlivé digitální vstupy |
| ManControl_R | byte | Manuální ovládání: bit0...žaluzie |
| NO1_R, NO2_R | bool | Aktuální stav relé |
Výstupy
| Výstup | Typ ST | Popis |
|---|---|---|
| ManControl_W | byte | Manuální ovládání: bit0...žaluzie bit1...zastavení žaluzie (musí být nastaven bit0.) - po zastavení se bit sám shazuje. bit2...krátký stisk tlačítka 1 - emuluje krátký stisk tlačítka pro natočení žaluzie směrem nahoru, bit se sám shazuje. bit3...krátký stisk tlačítka 2 – emuluje krátký stisk tlačítka pro natočení žaluzie směrem dolů, bit se sám shazuje |
| DO1, DO2 | bool | Jednotlivé digitální výstupy |
| NO1_W, NO2_W | bool | Hodnota relé, kterou požaduje Modbus. |
| PositionCommand | usint | Manuální nastavení pozice: v %, rozsah 0...100 % (konvence: 0 % krajní horní poloha) |
