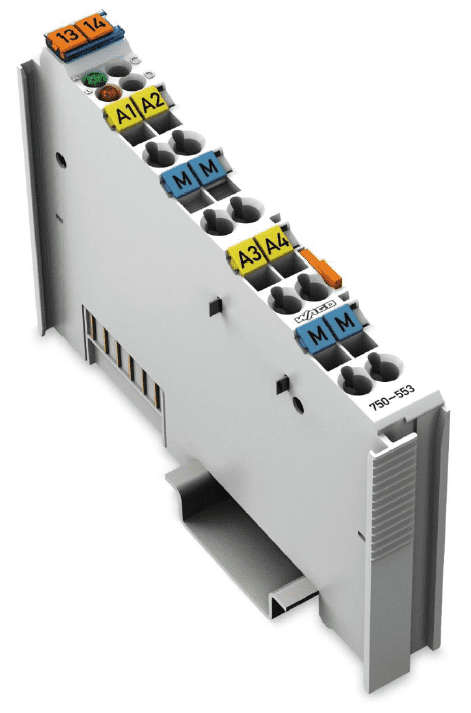

w750-553 - 4× AO pro proud 0...20mA
Popis
Analogový výstupní modul pro rozsah proudu 0 ... 20 mA.
Technické údaje
| Počet analogových výstupů | 4 |
| Druh signálu | Proudový |
| Typ proudového signálu | Stejnosměrný: 0 … 20 mA |
| Datová šířka | 4 × 16 bitů data; 4 × 8 bitů řízení/stav (volitelně) |
| Zatížitelnost | 0 … 300 Ω, nebo 300 … 600 Ω (stejný rozsah odporu pro všechny zatěžovací impedance) |
| Doba zákmitu typ. | 100 ms |
| Napájecí napětí systému | 5 V ss; přes datové kontakty |
| Odběr proudu, napájení systému (5 V) | 60 mA |

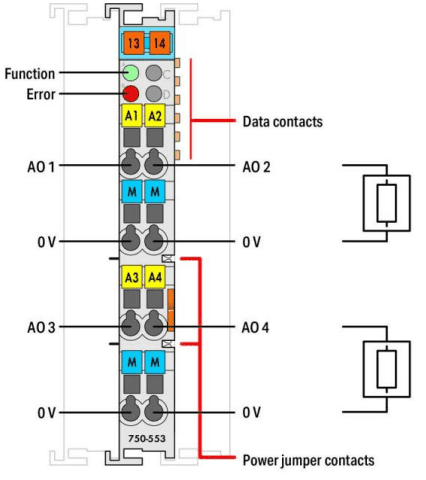

Zapojení
LED indikující stav výstupů
