UC102 - Regulátor topení, komunikativní

Popis

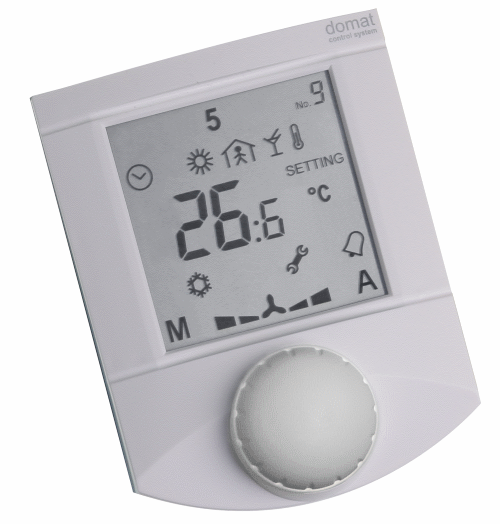

UC102 je komunikativní pokojový regulátor topení (radiátor, elektrické těleso) s jedním výstupem. Regulátor UC102 má dva digitální vstupy, na které lze připojit pohybové čidlo a okenní kontakt. Může buď pracovat autonomně, nebo být připojen na primární regulátor (MiniPLC nebo SoftPLC), k vizualizaci (RcWare Vision nebo jiný systém SCADA) nebo na webové rozhraní UCWEB.

Vstupy

VstupTyp STPopis
ActualOutsideTempRrealAktuální venkovní teplota
ActualRegModebyteAktuální stav regulátoru:
bit0...komfort/den
bit1...pokles/noc
bit2...úspora/útlum
ActualTemprealAktuální teplota
ActualTempSPCoolrealAktuální požadovaná teplota k chlazení
ActualTempSPHeatrealAktuální požadovaná teplota k topení
DemandCoolboolPožadavek k chlazení
DemandHeatboolPožadavek k topení
DI1boolDigitální vstup (přítomnost)
DI2boolDigitální vstup (okenní kontakt)
DisplaySymbolsRwordZobrazené symboly:
bit0...klíč
bit1...kotel
bit2...zvoneček
bit15...povolení zápisu (pokud je bit v 1, provede se zápis do registru, pokud v 0, ignoruje se)
DO1boolRelé 1. topení.
ManControlRbyteManuální ovládání:
bit1...výstup topení
bit5...přepínání mezi topením a chlazením (0 - topení, 1 - chlazení)
ManHeatOutRsintManuální nastavení výstupu pro topení v %, rozsah 0...100 %
PidOutCoolsintVýstup regulátoru pro chlazení v %, rozsah 0...100 %
PidOutHeatsintVýstup regulátoru pro topení v %, rozsah 0...100 %
SetTempCorrRrealRelativní korekce teploty

Výstupy

VýstupTyp STPopis
ActualOutsiteTempWrealAktuální venkovní teplota
DisplaySymbolsWwordZobrazené symboly:
bit0...klíč
bit1...kotel
bit2...zvoneček
bit15...povolení zápisu (pokud je bit v 1, provede se zápis do registru, pokud v 0, ignoruje se)
ManControlWbyteManuální ovládání:
bit1...výstup topení
bit5...přepínání mezi topením a chlazením (0 - topení, 1 - chlazení)
ManHeatOutWsintManuální nastavení výstupu pro topení v %, rozsah 0...100 %
SetTempCorrWrealRelativní korekce teploty
