Analogový inkrementální čítač

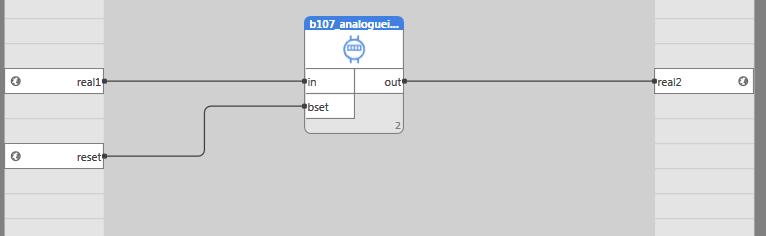

Volání v ST

PROGRAM B107 TEST
  VAR
 REAL1, REAL2: REAL;
 RESET: BOOL;
    FB: LIB.CORE.V1_0.B107_ANALOGUEINCREMENTALCOUNTER;
  END_VAR
 FB(IN:=REAL1, STEP:=1, OVERFL :=0, BSET:=RESET, OUT=>REAL2);
END_PROGRAM

Popis

Blok slouží jako čítač pulsů, který je schopen eliminovat přetečení. Blok zvládá počítat vážený výstup. Využívá se při počítání pulzů od elektroměru.

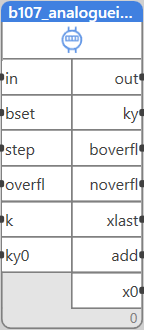

Vstupy

Vstup	Typ	Význam	Výchozí hodnota
IN	REAL	Vstupní signál (obvykle analogový čítač s možností přetečení)	0
BSET	BOOL	Náběžnou hranou nastaví do počátečního stavu x0=x, add=0 a y začne na 0	False
STEP	REAL	Obvyklý krok vstupu x (obvykle step=1 pro x=1,2,3,...)	1
OVERFL	REAL	Přetečení rozsahu (když x=0,...,65535 pak overfl=65536, když overfl <= 0, pak se vstup přetečením nastaví automaticky)	0
K	REAL	Koeficient	1
KY0	REAL	Přídavná konstanta výstupu Ky (Ky=K*y+Ky0)	0

Výstupy

Výstup	Typ	Význam
OUT	REAL	Výstupní signál (trvale inkrementovaný čítač bez horní hranice)
KY	REAL	Vážený výstup Ky=Ky+Ky0*
ADD	REAL	Přidaná hodnota k výstupu y zamezující přetečení (y=x+add-x0). To je zvýšení při zadání přetečení.
X0	REAL	Počáteční hodnota vstupu (když je náběžná hrana od bset, tak x0=x)
BOVERFL	BOOL	Puls 1 s signalizuje přetečení vstupu x
NOVERFL	INT	Počet vstupních přetečení (od posledního resetu bset)
XLAST	REAL	Hodnota vstupu x v předchozím Fupla kroku (interně užitečné pro automatické nastavení přetečení)

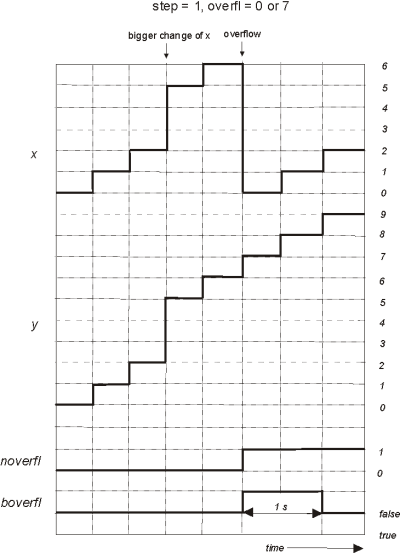

Blok implementuje čítač pulsů, který je schopen eliminovat přetečení. Dejme tomu, že vstup x se zvyšuje takto: 0,1,2,3,...,65534,65535,0,1,2,... - pak je výstup y **0,1,2,3,...,65534,65535,65536,65537,65538,....atd. Blok také obsahuje vážený výstup Ky=K*y+Ky0, kde K a Ky0 jsou libovolně nastavitelné parametry. Například pokud jeden impuls znamená 0.2 kWh na připojeném elektroměru, pokud jste nastavili K=0.2, Ky0=3000 pak hodnota Ky měří energii v kWh a začíná na hodnotě 3000 kWh. Parametr step, který je přírůstkem vstupu: Když se vstup x zvýší o jeden (tj. vstup vypadá takto 1,2,3,4,...) pak step=1. Když se vstup x zvýší o desetinu (např. 0.1, tj. vstup je 0.1,0.2,0.3,0.4,...) pak step=0.1 atd. Tento parametr definuje hodnotu prahu – když vstup x poklesne vice než o 5*step, pak se předpokládá, že došlo k přetečení. Mohou nastat dva scénáře:

overfl=0 – přetečení se nastaví automaticky podle aktuální a poslední hodnoty vstupu x (výstup xlast). Implicitní nastavení.

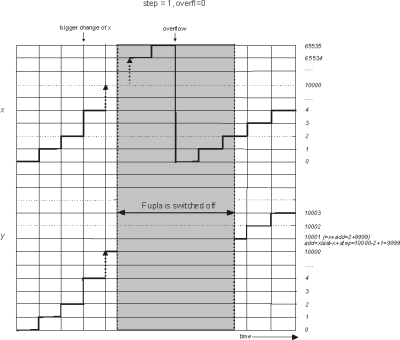

overfl>0 (doporučeno) – hodnota se nastaví podle přetečení od připojeného zařízení (když x=0,...,65535 pak overfl=65536). Velkou výhodou je, že blok je schopen zvládnout přetečení, i když je Fupla na chvíli vypnutá (např. výpadek napájení) a stále dává správnou hodnotu výstupu y, viz obrázek 3 níže.

Výstupní hodnota y může být resetována vstupem bset – když přijde náběžná hrana, pak y=0. Není možné nastavit výstupní hodnotu y na jinou hodnotu. Když potřebujete přesunout jinou hodnotu, použijte výstup Ky místo výstupu y a přesuňte ji parametrem Ky0. Když dojde k přetečení, logický výstup boverfl bude true na jednu sekundu a výstup noverfl (počet přetečení) se zvýší o jednu. Když je blok resetován vstupem bset, pak noverfl je nastaven na nulu. Existuje více výstupů s doplňujícími informacemi: x0, bset a bset, viz výše uvedená tabulka s popisem.

Poznámka

Důrazně doporučujeme nastavit parametr overfl podle přetečení zařízení připojeného ke vstupu x, například overfl=65536. Blok je pak schopen zvládnout přetečení, i když je FUPLA na chvíli vypnuta (například při výpadku napájení), a stále dává správnou hodnotu výstupu y, viz obrázek 3.
