HT102
Popis

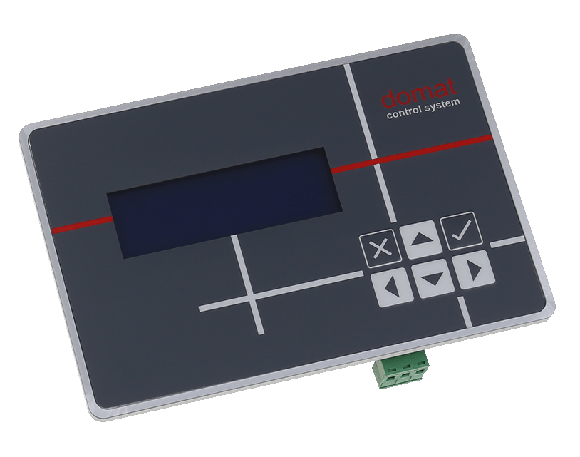

Terminál HT102 je rozhraní pro ovládání a sledování DDC regulátorů mark... s runtimem Domat. Je vybaven rozhraním Ethernet.
Technické údaje
| Napájení | 24 V ss/st |
| Spotřeba | 3 W |
| Procesor | ARM Cortex M4 168 MHz |
| Paměť | 10 MB Flash, 256 kB SRAM, 4 kB NVRAM |
| Ethernet | 10/100BaseT, RJ45 |
| Displej | 4x20 znaků |
Svorky/LED/DIP
| G, G0, TE | napájení |
| Ethernet | síťové rozhraní |
| RxD | nepoužito |
| TxD | nepoužito |
| PWR | zelená LED – napájení OK |
| RUN | žlutá LED – systém. cyklus |
| DIP1 a 2 | nepoužito |
| INIT | pokud je při startu v poloze ON, IP parametry se nastaví na výchozí hodnoty |
| WEB | pokud je při startu v poloze ON, je web a FTP vypnuto |
Vlastnosti v IDE
| Jméno | HT102 |
| ID zařízení | HT102_terminal |
| Maximální úroveň zanoření textu v menu | 10 |
| Maximální počet řádků menu | 100 |
| Maximální počet symbolů zobrazených na řádku LCD | 20 |
| Maximální počet symbolů na řádku | 63 |
| Počet zobrazených řádků v náhledu HMI | 4 |
| Dekódování textu | ascii |
| Maximální počet PLC připojených k HT102 | 5 |
| Komunikační protokol | SSCP |
| Maximální velikost projektu | 1048576 bit |
Aktualizace FW

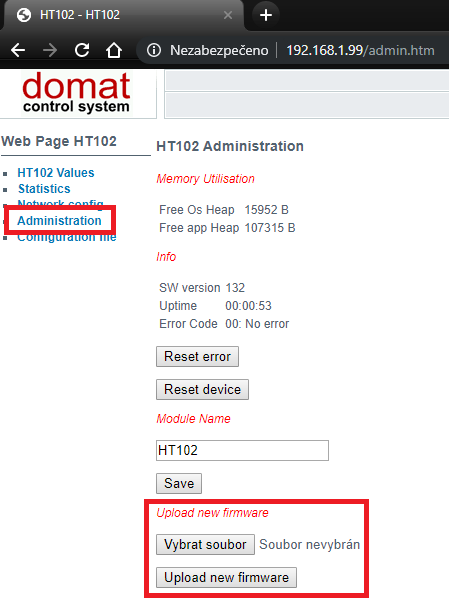

Pro aktualizování terminálu HT102 si na internetových stránkách https://domat-int.com/ke-stazeni/software stáhněte nejnovější fimware podle sériového čísla zařízení (v125 pro sériová čísla 148039 a nižší, v132+ pro sériová čísla 148040 a vyšší) a přistupte na webové rozhraní terminálu zadáním IP adresy zařízení do internetového prohlížeče. Ve webovém rozhraní terminálu klikněte na záložku "Administration" a v sekci "Upload new firmware" zvolte "Vybrat soubor". Z průzkumníku vyberte stažený firmware a zvolte "Upload new firmware". Při aktualizaci neodpojujte síťový kabel a napájení. Po dokončení aktualizace se zařízení automaticky restartuje.
Indikace stavu RT
LED RUN indikuje stav RT (runtime) pomocí opakující se série bliknutí. Chybový kód je trvalý a pamatuje se i po vypnutí a zapnutí PLC. Maže se až při opětovném nahrání projektu.
Normální stav: LED bliká v intervalu 1 s ON, 1 s OFF – žádná chyba
Chybový stav: LED bliká ve vzoru
- M krátkých bliknutí (300 ms ON / 300 ms OFF), kde M je vyšší řád chybového kódu
- 1 s OFF
- N krátkých bliknutí (300 ms ON / 300 ms OFF), kde N je nižší řád chybového kódu
- 2.5 s OFF
Význam jednotlivých chybových kódů:
- 11 nedostatek paměti pro operační systém
- 12 nedostatek paměti pro RT
- 13 přetečení zásobníků *
- 21 špatný RT image
- 31 HardFault *
- 4X vypršel watchdog klienta číslo X
- 51 chyba na systémovém filesystému (proměnné...)
- 52 chyba na filesystému pro web
- 53 chyba systémového FS - reset IP adresy, ztráta uložených proměnných
- 54 chyba uživatelského FS - nutno znovu přehrát WEB
- kód 6X - filesystem plny
* u těchto chyb se PLC zastaví a LED bude blikat až po vypnutí a zapnutí.
Více informací je k nalezení v katalogových listech na http://domat-int.com/ke-stazeni/katalogove-listy.
