Zpožděné zapnutí/vypnutí
Název bloku
BD14_SWITCHONOFFDELAY
Volání v ST
PROGRAM BD14_TEST
VAR
IN1,OUT1: BOOL;
FB: LIB.CORE.V1_1.BD14_SWITCHONOFFDELAY;
END_VAR
FB(IN:=IN1);
OUT1:=FB.OUT;
END_PROGRAM
Knihovna
LIB\CORE
Verze
V1.1
Popis
Blok zpoždění zapnutí/vypnutí transformuje vstupní signál IN tak, že každá náběžná hrana je zpožděna o TON a každá sestupná hrana signálu IN je zpožděna o TOFF. Parametr TRES udává zbývající čas zpoždění. Vstup RESET slouží k vynulování hodnoty TRES.
Vstupy
| Vstup | Typ | Význam | Výchozí hodnota |
| IN | BOOL | Vstupní hodnota | True |
| RESET | BOOL | Vynuluje hodnotu TRES | False |
| IGNORESTARTEDGE | BOOL | Pokud je TRUE, nedojde k inicializaci po startu programu | False |
| TOFF | TIME | Hodnota zpoždění pro vypnutí | 30 s |
| TON | TIME | Hodnota zpoždění pro zapnutí | 30 s |
Výstupy
| Výstup | Typ | Význam |
|---|---|---|
| OUT | BOOL | Výstupní signál |
| TRES | TIME | Zbývající čas zpoždění |

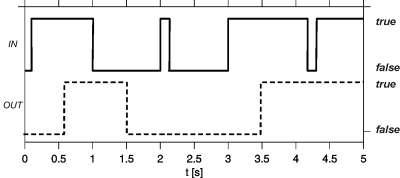

Příklad použití
Jedná se v podstatě o digitální filtr, který ignoruje příliš rychlé změny signálu.
Starší verze
Verze V1.0 je označena jako BROKEN. Obsahovala chybu inicializace vstupu IGNORESTARTEDGE. Při prvním cyklu běhu programu byla ignorována hodnota na vstupu IN a nebyl započat odpočet zpožděné reakce, i když byl blok jinak správně nastaven.
