Dynamické změny - sériový kanál
Od verze IDE 2.5.0.x.

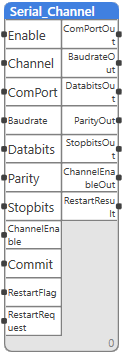

Název funkčního bloku
Serial_Channel
Popis
Pomocí tohoto funkčního bloku můžeme dynamicky měnit parametry sériového kanálu. Pro zápis nových hodnot parametrů musíme nejdříve povolit funkční blok pomocí vstupního parametru "Enable", poté zadat název komunikačního kanálu (vstup "Channel"). Poté můžeme dynamicky měnit parametry jako je číslo portu, přenosová rychlost, počet datových bitů, parita, počet stop bitů nebo povolení sériového kanálu.
Pro práci s komunikační kartou w750-652 se ve výstupu při kompilaci ukáže číslo COM portu, kdy číslování začíná od hodnoty 100.
Pro následný commit změn, které jsme provedli na vstupu funkčního bloku, je potřeba dát vstupní parametr "Commit" na "True" a poté je nutný restart PLC, který lze vyvolat pomocí vstupního parametru "RestartRequest". Pro výběr typu restartu PLC je zde vstupní parametr "RestartFlag", pomocí kterého můžeme vybírat mezi teplým, studeným a systémovým restartem.
Pro aktuální vyčtení hodnot na výstupu funkčního bloku je u dynamických změn pro image (alarmové kanály, komunikační kanály a zařízení) potřeba nejdříve provést první zápis.
Vstupy
| Vstup | Typ | Význam |
|---|---|---|
| Enable | bool | Povolení funkčního bloku |
| Channel | string | Název komunikačního kanálu |
| ComPort | int | Nastavení portu (výchozí hodnota "1") |
| Baudrate | Baudrate | Nastavení rychlosti (výchozí hodnota "9600") |
| Databits | Databits | Nastavení datových bitů (výchozí hodnota "8") |
| Parity | Parity | Nastavení parity (výchozí hodnota "None") |
| Stopbits | Stopbits | Nastavení stop bitů (výchozí hodnota "One") |
| ChannelEnable | bool | Povolení komunikačního kanálu |
| Commit | bool | Slouží k propsání hodnot (nutný restart) |
| RestartFlag | RestartFlag | Výběr typu restartu (Teplý, Studený, Systémový) |
| RestartRequest | bool | Požadavek na restart PLC podle vybraného typu restartu |
Výstupy
| Výstup | Typ | Význam |
|---|---|---|
| ComPortOut | dint | Aktuální nastavení portu |
| BaudrateOut | dint | Aktuální nastavení rychlosti |
| DatabitsOut | dint | Aktuální nastavení datových bitů |
| ParityOut | dint | Aktuální nastavení parity |
| StopbitsOut | dint | Aktuální nastavení stop bitů |
| ChannelEnableOut | bool | Aktuální povolení komunikačního kanálu |
| RestartResult | dint | Výsledek restartu |
