HT200
Popis

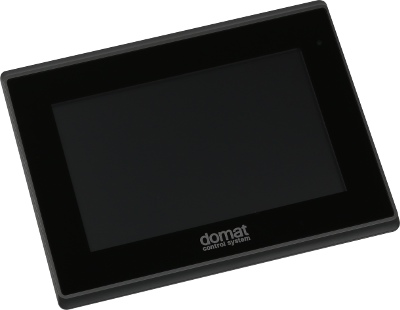

Terminál HT200 je dotykový 7“ displej pro ovládání a sledování DDC mark regulátorů s runtimem Domat nebo regulátorů s runtimem SoftPLC. Je vybaven rozhraním Ethernet.
Technické údaje
| Napájení | 24 V ss |
| Spotřeba | 7 W |
| Procesor | ARM Cortex A8 600 MHz |
| Paměť | 256 MB Flash, 256 MB DD3 DRAM |
| Ethernet | 10/100BaseT, RJ45 |
| Displej | Dotykový kapacitní LCD 7", 800x480 px. LED podsvícení |
Svorky/LED
| +, -, FG | napájení |
| Ethernet | síťové rozhraní |
| LED na přední straně | napájení |
Vlastnosti v IDE
| Jméno | HT200 |
| ID zařízení | HT200_terminal |
| Maximální úroveň zanoření textu v menu | 10 |
| Maximální počet řádků menu | 1000 |
| Maximální počet symbolů zobrazených na řádku LCD | 45 |
| Maximální počet symbolů na řádku | 255 |
| Počet zobrazených řádků v náhledu HMI | 9 |
| Dekódování textu | utf-8 |
| Maximální počet stránek pro grafické menu | 20 |
| Maximální počet objektů na stránce grafického menu | 100 |
| Maximální velikost jednoho souboru v grafickém menu | 2097152 bit |
| Maximální počet PLC připojených k HT200 | 10 |
| Komunikační protokol | SSCP TCP |
| Maximální velikost projektu | 51200000 bit |
Více informací je k nalezení v katalogových listech na http://domat-int.com/ke-stazeni/katalogove-listy.
Aktualizace FW

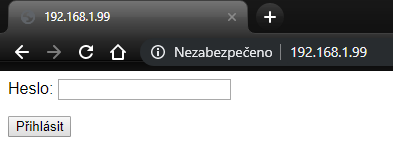

Pro aktualizování terminálu HT200 si na internetových stránkách https://domat-int.com/ke-stazeni/software stáhněte nejnovější fimware podle aktuálního firmware Domat Visual, který je na zařízení nahraný (aktualizace z verze 2.3.0.3 nebo aktualizace z verzí starších než 2.3.0.3). Aktuální firmware zjistíte po přistoupení na webové rozhraní terminálu (výchozí heslo: rw).

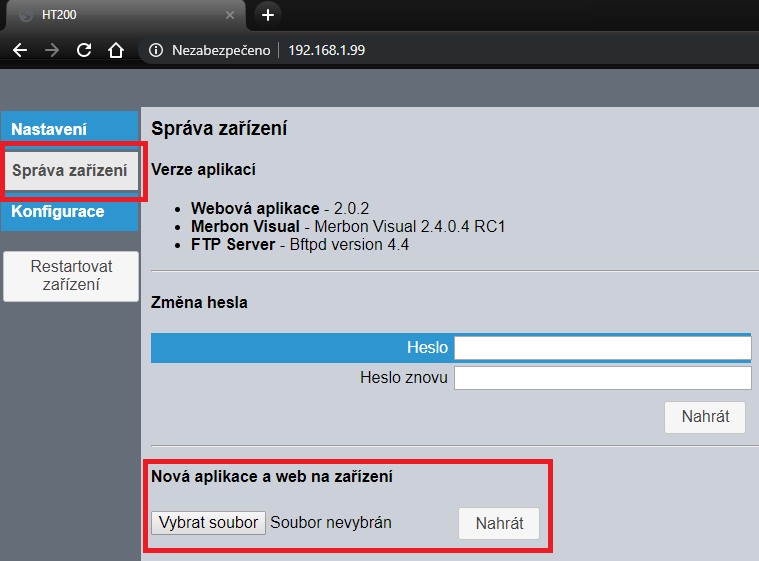

V záložce "Správa zařízení" - Verze aplikací nebo z menu terminálu v záložce "O aplikaci". Po stažení nejnovějšího firmare přistupte na webové rozhraní terminálu zadáním IP adresy zařízení do internetového prohlížeče. Ve webovém rozhraní terminálu klikněte na záložku "Správa zařízení" a v sekci "Nová aplikace a web na zařízení" zvolte "Vybrat soubor". Z průzkumníku vyberte stažený firmware a zvolte "Nahrát". Zařízení se v průběhu nahrávání automaticky restartuje. Během nahrávání neodpojujte síťový kabel a napájení.
