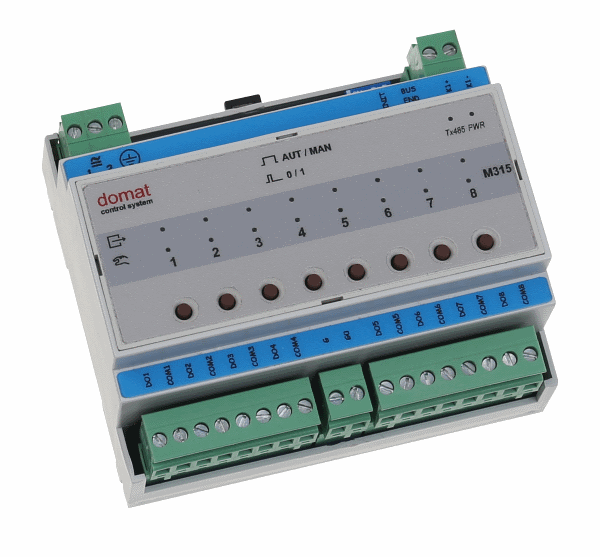

M315 - 8 SSR výstupů s ručním přeřízením
Popis
Modul digitálních výstupů M315 je mikroprocesorem řízený, komunikativní výstupní modul s osmi SSR. Pro komunikaci je použita sběrnice RS485 s protokolem Modbus RTU.
Vstupy
| Vstup | Typ ST | Popis |
|---|---|---|
| Manual1...Manual8 | bool | Manuální/automatický mód 0 - odpovídající výstup je v automatickém módu 1 - odpovídající výstup je v manuálním módu |
| ManualValue1...ManualValue8 | bool | Ruční nastavená hodnota: 0 - vypnutý 1 - Zapnutý |
Výstupy
| Výstup | Typ ST | Popis |
|---|---|---|
| DO1...DO8 | bool | Stav SSR výstupu DO1...DO8 |
Konfigurace zařízení před použitím
| I/O | Název parametru | Popis |
|---|---|---|
| M315 | NoComm timeout | Povolený čas pro nekomunikaci 0 až 255 s |
| DO1...DO8 | NoComm povoleno | Povolení změny výstupu při nekomunikaci po uplynutí času "NoComm timeout" |
| DO1...DO8 | NoComm stav | Stav při nekomunikaci, pokud je povolena změna a uplynul čas "NoComm timeout" |
| DO1...DO8 | Při startu povoleno | Povolení nastavení výchozího stavu při zapnutí zařízení |
| DO1...DO8 | Stav při startu | tav zařízení mezi připojením napájení a prvním zakomunikováním - musí být povoleno |
