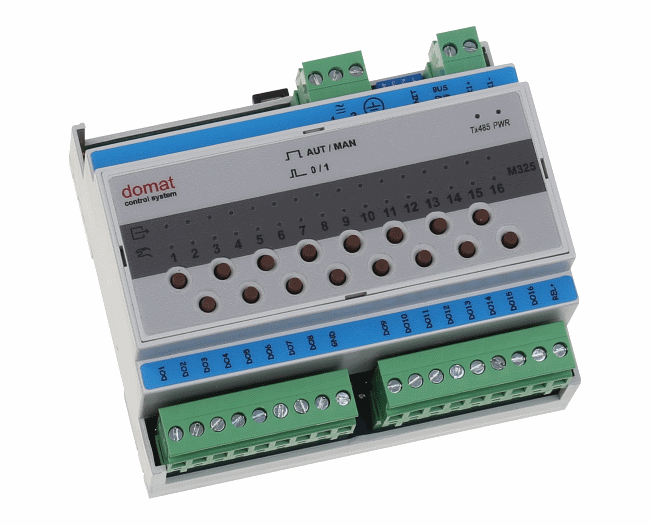

M325 - Modul 16 digitálních výstupů s ručním přeřízením
Popis
Modul digitálních výstupů M325 je mikroprocesorem řízený komunikativní výstupní modul s 16 dvoustavovými výstupy s otevřeným kolektorem. Pro komunikaci je použita sběrnice RS485 s protokolem Modbus RTU. Výstupy lze ručně přeřídit tlačítky na modulu.
Vstupy
| Vstup | Typ ST | Popis |
|---|---|---|
| Manual01...Manual16 | bool | Manuální/automatický mód 0 - odpovídající výstup je v automatickém módu 1 - odpovídající výstup je v manuálním módu |
| ManualValue01...ManualValue16 | bool | Ruční nastavená hodnota: 0 - vypnutý 1 - Zapnutý |
Výstupy
| Výstup | Typ ST | Popis |
|---|---|---|
| DO01...DO16 | bool | Stav SSR výstupu DO01...DO16 |
Konfigurace zařízení před použitím
| I/O | Název parametru | Popis |
|---|---|---|
| M325 | NoComm timeout | Povolený čas pro nekomunikaci 0 až 255 s |
| DO01...DO16 | NoComm povoleno | Povolení změny výstupu při nekomunikaci po uplynutí času "NoComm timeout" |
| DO01...DO16 | NoComm stav | Stav při nekomunikaci, pokud je povolena změna a uplynul čas "NoComm timeout" |
| DO01...DO16 | Při startu povoleno | Povolení nastavení výchozího stavu při zapnutí zařízení |
| DO01...DO16 | Stav při startu | Stav zařízení mezi připojením napájení a prvním zakomunikováním - musí být povoleno |
