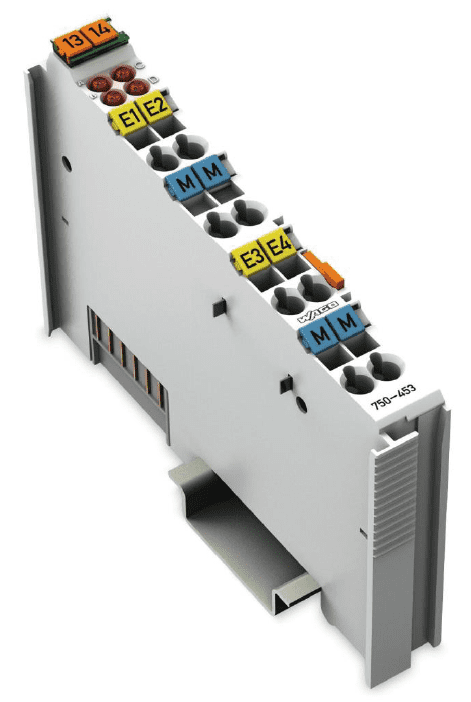

w750-453 - 4× AI pro proud 0...20 mA

Popis

4 kanálový analogový vstupní modul pro měření proudu 0 ... 20 mA.

Technické údaje

Počet analogových vstupů4
Celkový počet kanálů (modul)4
Druh signáluProud
Typ proudového signálustejnosměrný, 0 ... 20 mA
Vstupní napětí max.32 V
Rozlišení12 Bit
Doba převodu typ.10 ms
Napájecí napětí systému5 V ss; přes datové kontakty
Odběr proudu, napájení systému (5 V)65 mA
Počet vstupních výkonových kontaktů2
Počet výstupních výkonových kontaktů2
Proudová kapacita výkonových kontaktů10 A

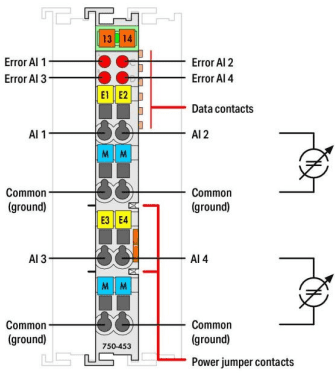

Zapojení

4 LED pro indikování chyby AI svorky pro přivedení měřeného proudu
