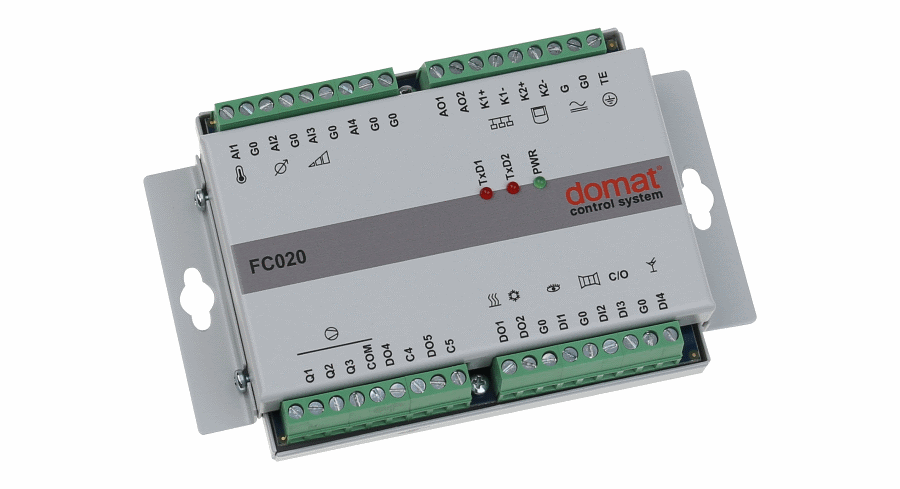

FC020 - Komunikativní regulátor fancoilu
Popis
FC020 je komunikativní regulátor fancoilu (až tři stupně ventilátoru, ventily na topení a chlazení 0...10 V nebo termické, analogové vstupy). Může buď pracovat autonomně, nebo být připojen k primární regulaci (MiniPLC nebo SoftPLC) nebo vizualizačnímu systému (RcWare Vision nebo jiný systém pracující jako Modbus master). Pro měření teploty v místnosti a ovládání se používá analogový pokojový ovladač. Variantně lze použít komunikativní ovladač UC010.
Vstupy
| Vstup | Typ ST | Popis |
|---|---|---|
| ActualFc020SecondaryTemp | real | Aktuální přídavná teplota |
| ActualRegMode | byte | Aktuální stav regulátoru bit0...komfort/den bit1...pokles/noc bit2...úspora/útlum |
| ActualTempFc020 | real | Aktuální teplota |
| ActualTempSPCool | real | Aktuální požadovaná teplota k chlazení |
| ActualTempSPHeat | real | Aktuální požadovaná teplota k topení |
| ActualTempUc010 | real | Aktuální teplota z UC010 |
| AI1 | int | Regulační čidlo teploty PT1000 |
| AI2 | int | Potenciometr na korekci požadované teploty |
| AI3 | int | Odporový přepínač na přepínání fan módu |
| AI4 | int | Přídavné čidlo teploty PT1000 |
| A01R | int | Stejná hodnota jako v PID output heat |
| A02R | int | Stejná hodnota jako v PID output cool |
| DemandCool | bool | Požadavek k chlazení |
| DemandHeat | bool | Požadavek k topení |
| DI1 | bool | Vstup - přítomnost |
| DI2 | bool | Vstup - okenní kontakt |
| DI3 | bool | Vstup - change over |
| DI4 | bool | Vstup - party mód |
| DisplaySymbolsR | word | Zobrazené symboly: bit0...klíč bit1...kotel bit2...zvoneček bit15...povolení zápisu (pokud je bit v 1, provede se zápis do registru, pokud v 0, ignoruje se) |
| DO1 | bool | DO1 - otáčky 1 |
| DO2 | bool | DO2 - otáčky 2 |
| DO3 | bool | DO3 - otáčky 3 |
| DO4 | bool | DO4 |
| DO5 | bool | DO5 |
| DO6 | bool | DO6 - topení |
| DO7 | bool | DO7 - chlazení |
| ManControlR | byte | Manuální ovládání: bit0...otáčky (ventilátor) bit1...výstup topení bit2...výstup chlazení bit3...DO4 bit4...DO5 bit5...přepínání mezi topením a chlazením (0 - topení, 1 - chlazení) |
| ManCoolOutR | sint | Manuální nastavení výstupu pro chlazení v %, rozsah 0...100 % |
| ManFanSpeadR | usint | Manuální nastavení otáček: 0...vypnuto 1...otáčky1 2...otáčky2 3...otáčky3 |
| ManHeatOutR | sint | Manuální nastavení výstupu pro topení v %, rozsah 0...100 % |
| PidFanSpeed | sint | Stav ventilátoru z PID regulátoru. |
| PidOutCool | sint | Výstup regulátoru pro chlazení v %, rozsah 0...100 % |
| PidOutHeat | sint | Výstup regulátoru pro topení v %, rozsah 0...100 % |
| SetFanModeFc020 | word | Režim ventilátoru: bit0...auto bit1...off bit2...man1 bit3...man2 bit4...man3 |
| SetTempCorrFc020 | real | Korekce teploty FC020 |
| SetTempCorrR | real | Korekce teploty UC010 |
| UcComState | usint | Stav komunikace: 0...OK 1...timeout 2...MB výjimka 3...MB chyba |
Výstupy
| Výstup | Typ ST | Popis |
|---|---|---|
| DisplaySymbolsW | word | Zobrazené symboly: bit0...klíč bit1...kotel bit2...zvoneček bit15...povolení zápisu (pokud je bit v 1, provede se zápis do registru, pokud v 0, ignoruje se) |
| ManControlW | byte | Manuální ovládání: bit0...otáčky (ventilátor) bit1...výstup topení bit2...výstup chlazení bit3...DO4 bit4...DO5 bit5...přepínání mezi topením a chlazením (0 - topení, 1 - chlazení) |
| ManFanSpeedW | usint | Manuální nastavení otáček: 0...vypnuto 1...otáčky1 2...otáčky2 3...otáčky3 |
| ManCoolOutW | sint | Manuální nastavení výstupu pro chlazení v %, rozsah 0...100 % |
| ManHeatOutW | sint | Manuální nastavení výstupu pro topení v %, rozsah 0...100 % |
| SetTempCorrW | real | Relativní korekce teploty, pokud je povolena |
