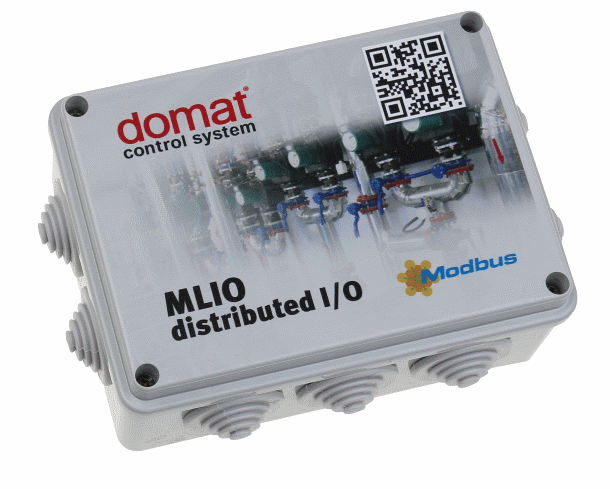

MLIO - Malý distribuovaný I/O modul
Popis
Malý I/O modul MLIO je mikroprocesorem řízený komunikativní modul pro instalaci mimo rozvaděč. Umožňuje tvorbu topologií s distribuovanými vstupy a výstupy a tím úsporu na kabeláži a prostoru v rozvaděči. Modul komunikuje po sběrnici RS485 protokolem Modbus RTU (slave) a lze jej snadno integrovat do řady řídicích systémů.
Vstupy
| Vstup | Typ ST | Popis |
|---|---|---|
| AI1_Binaies...AI4_Binaies | bool | Pokud je vstup nastaven na napětí: >9 V - log.1 ostatní - log.0 Pokud je vstup nastaven na odpor: hodnota od 1500 ohm a teplota 150 °C - log.0 ostatní - log.0 |
| AI1_Resistance...AI4_Resistance | real | odpor 0 až 5000 Ohm - (transformace: lib.core.v1_0.linear k=0,1 q=0) |
| AI1_Temp...AI4_Temp | real | teplota -50 až 150 °C - (transformace: lib.core.v1_0.linear k=0,01 q=0) |
| AI1_Voltage...AI4_Voltage | real | napětí 0 až 10 V - (transformace: lib.core.v1_0.linearbytwopoints x1=0 x2=9999 y1=0 y2=10) |
Výstupy
| Výstup | Typ ST | Popis |
|---|---|---|
| AO1 | int | Analogový výstup v % 0 %...0 V 100 %...10 V |
| DO1...DO3 | bool | Digitální výstupy (relé1, relé2 a SSR) |
Konfigurace zařízení před použitím
| I/O | Název parametru | Popis |
|---|---|---|
| MLIO | NoComm timeout | Povolený čas pro nekomunikaci 0 až 255 s |
| DO1...DO2 | NoComm povoleno | Povolení změny výstupu při nekomunikaci po uplynutí času "NoComm timeout" |
| DO1...DO2 | NoComm stav | Stav při nekomunikaci, pokud je povolena změna a uplynul čas "NoComm timeout" |
| DO1...DO2 | Při startu povoleno | Povolení nastavení výchozího stavu při zapnutí zařízení |
| DO1...DO2 | Stav při startu | Stav zařízení mezi připojením napájení a prvním zakomunikováním - musí být povoleno |
