Mark220LX

Popis

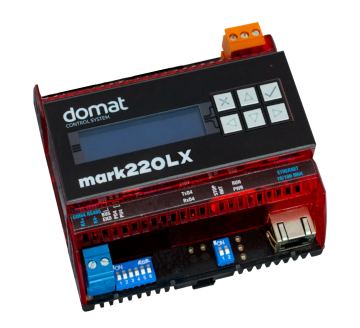

DDC (Direct Digital Control) regulátor mark220LX je volně programovatelná podstanice s ARM i.MX6UL procesorem a OS Linux. Je vhodná pro řízení velkých aplikací (cca 400 - 500 fyzických datových bodů). Mark220LX disponuje pouze 1x Ethernet portem a 1x rozhraním RS485.

Technické údaje

Napájení24 V AC/DC ±20 %
Spotřebamax. 5 W
Okolní teplota5 – 45 °C; 5 – 95 % relativní vlhkost; nekondenzující páry; prostředí bez agresivních látek
ProcesorARM i.MX6UL 528 MHz
HW paměť128 MB RAM, 64 MB Flash, 128 kB NVRAM FRAM
SW paměť4 MB program, 8 MB RAM, 128 kB NVRAM, 60 kB retain,
256 kB dynamické (OEM) parametry, 1 MB historie
Ethernet10/100BaseT, RJ45
COM - RS485300 ... 115 200 bit/s, parita a bity nastavitelné v SW
Max. délka sběrnice1200 m
Displej3x16 znaků, žlutě podsvícený
Tlačítka6 podsvícených tlačítek

Svorky

COMsériová linka RS485
G, G0napájení
Svorka TEsvorka TE má být spojena s potenciálem země (PES, stínicí svorka)
Ethernetsíťové rozhraní

Indikace stavu RT

LED RUN indikuje stav RT (runtime) pomocí opakující se série bliknutí. Chybový kód je trvalý a pamatuje se i po vypnutí a zapnutí PLC. Maže se až při opětovném nahrání projektu.

Normální stav: LED bliká v intervalu 1 s ON, 1 s OFF – žádná chyba

Chybový stav: LED bliká ve vzoru

  • M krátkých bliknutí (300 ms ON / 300 ms OFF), kde M je vyšší řád chybového kódu
  • 1 s OFF
  • N krátkých bliknutí (300 ms ON / 300 ms OFF), kde N je nižší řád chybového kódu
  • 2.5 s OFF

Význam jednotlivých chybových kódů:

  • 11 nedostatek paměti pro operační systém
  • 12 nedostatek paměti pro RT
  • 13 přetečení zásobníků *
  • 21 špatný RT image
  • 31 HardFault *
  • 4X vypršel watchdog klienta číslo X
  • 51 chyba na systémovém filesystému (proměnné...)
  • 52 chyba na filesystému pro web
  • kód 6X - filesystem plny

* u těchto chyb se PLC zastaví a LED bude blikat až po vypnutí a zapnutí.

Více informací je k nalezení v katalogových listech na http://domat-int.com/ke-stazeni/katalogove-listy.
