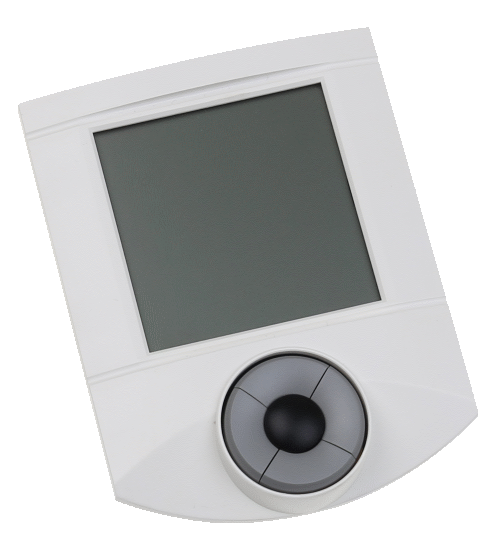

US100 - Komunikativní regulátor topení s ovládáním žaluzií
Popis
US100 je komunikativní pokojový regulátor s jedním PWM výstupem pro řízení radiátoru nebo elektrického konvektoru a dvou digitálních výstupů pro řízení motorů žaluzií. Může buď pracovat autonomně, nebo být připojen na primární regulátor (např. MiniPLC nebo SoftPLC) nebo vizualizaci (RcWare Vision nebo jiný systém SCADA).
Vstupy
| Vstup | Typ ST | Popis |
|---|---|---|
| ActualOutsideTempR | real | Venkovní teplota |
| ActualPosition | sint | Aktuální pozice žaluzií v %, rozsah 0...100 % |
| ActualRegMode | byte | Aktuální stav regulátoru: bit0...komfort/den bit1...pokles/noc bit2...úspora/útlum |
| ActualTemp | real | Aktuální teplota |
| ActualTempSPCool | real | Aktuální požadovaná teplota k chlazení |
| ActualTempSPHeat | real | Aktuální požadovaná teplota k topení |
| DemandCool | bool | Požadavek k chlazení |
| DemandHeat | bool | Požadavek k topení |
| DI1 | bool | Vstup |
| DisplaySymbolR | word | Zobrazené symboly: bit0...klíč bit1...kotel bit2...zvoneček bit15...povolení zápisu (pokud je bit v 1, provede se zápis do registru, pokud v 0, ignoruje se) |
| DO1 | bool | Výstup - topení |
| DO2 | bool | Výstup - žaluzie nahoru |
| DO3 | bool | Výstup - žaluzie dolů |
| ManControlR | byte | Manuální ovládání: bit1...topení bit5...přepínání mezi topením a chlazením (0 - topení, 1 - chlazení) bit6...žaluzie |
| ManHeatOutputR | sint | Manuální nastavení výstupu pro topení v %, rozsah 0...100 % |
| PID_OutCool | sint | Výstup regulátoru pro chlazení v %, rozsah 0...100 % |
| PID_OutHeat | sint | Výstup regulátoru pro topení v %, rozsah 0...100 % |
| PositionCommandR | sint | Manuální požadavek pozice: v %, rozsah 0...100 % (konvence: 0 % krajní horní poloha) |
| SetTempCorrR | real | Relativní korekce teploty |
Výstupy
| Výstup | Typ ST | Popis |
|---|---|---|
| ActualOutsideTempW | real | Venkovní teplota |
| DisplaySymbolR | word | Zobrazené symboly: bit0...klíč bit1...kotel bit2...zvoneček bit15...povolení zápisu (pokud je bit v 1, provede se zápis do registru, pokud v 0, ignoruje se) |
| ManControlW | byte | Manuální ovládání: bit1...topení bit5...přepínání mezi topením a chlazením (0 - topení, 1 - chlazení) bit6...žaluzie |
| ManHeatOutputW | sint | Manuální nastavení výstupu pro topení v %, rozsah 0...100 % |
| PositionCommandW | sint | Manuální nastavení pozice: v %, rozsah 0...100 % (konvence: 0 % krajní horní poloha) |
| SetTempCorrW | real | Relativní korekce teploty |
