PLC jako externí webserver

Terminál typu "PLC jako externí webserver" umožňuje ovládat datové body z ostatních PLC z jednoho webového serveru. Terminál je možné používat přes SSCP TCP i sériovou linku. U řešení přes TCP musí být u všech PLC na síťi unikátní IP adresa a u sériové linky je nutné všem PLC na sběrnici nastavit unikátní SSCP adresu. Webový server je spuštěný na PLC, které je na sběrnici klient/master. Do terminálu typu "PLC jako externí webserver" se nahrává grafická šablona typu "Terminal", což umožňuje použít již vytvořenou šablonu pro terminál HT200 nebo mobilní zařízení.

Pozor: Pokud PLC pracuje jako integrovaný web server (tedy pro hodnoty pouze z "tohoto" PLC), není možné ho již současně využívat pro funkci External webserver (tj. jako web server pro více PLC najednou), a naopak. Webové stránky se při každém nahrání přehrají nejnovějším obsahem.

Nahrání webového serveru tohoto typu je podporováno pouze na PLC s operačním systémem Linux, jmenovitě:

markMX

mark320

mark220

+ veškerá PLC z řady wall

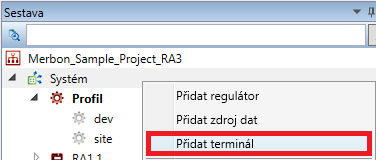

Do sestavy si přidejte terminál

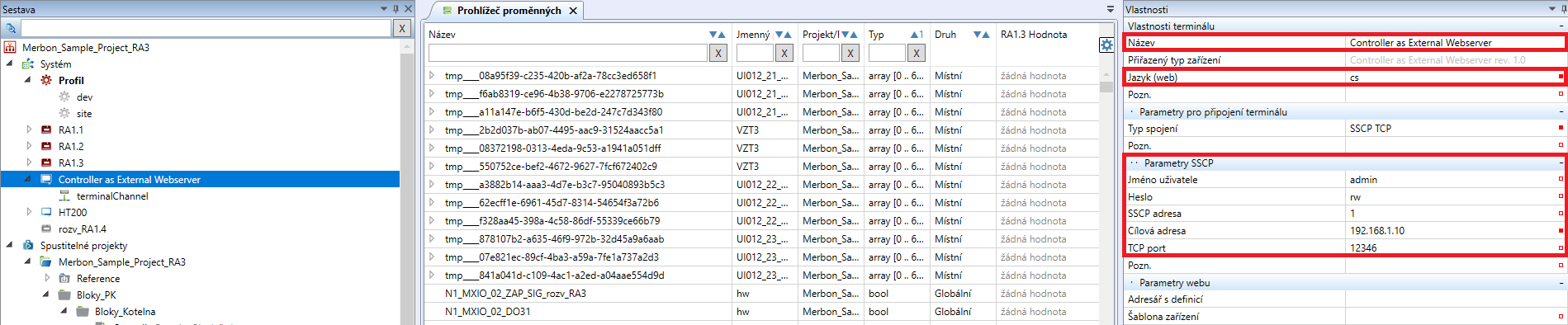

a zařízení vyberte "PLC jako externí webserver". Vlastnosti terminálu:Název - Název terminálu> Jazyk (web) - Lokalizace webu (cs - čeština, en - angličtina) Typ spojení - Typ spojení s PLC (server) SSCP parametryJméno uživatele - SSCP uživatel pro spojení s PLC (serverem) Heslo - SSCP heslo pro spojení s PLC (serverem) SSCP adresa - SSCP adresa pro spojení s PLC (serverem) Cílová adresa - IP adresa pro spojení s PLC (serverem) Port - Port pro spojení s PLC (serverem) Pozn. - Dialogové okno pro poznámku Parametry webuAdresář s definicí - Vyexportovaná definice (vybírá se pouze při výběru jiné definice, než z Vaší sestavy) Šablona zařízení - Výběr terminálových šablon Z uvedených záložek je nutné vyplnit SSCP parametry pro spojení s PLC (Jméno uživatele - vlast. PLC "Definice uživatele", Heslo - vlast. PLC "Definice uživatele", SSCP adresa - vlast. PLC "Parametry SSCP", Cílová adresa - vlast. PLC "Parametry připojení") a Parametry webu - Vybírá se až po vytvoření grafické HMI šablony typu terminál (je možné použít už vytvořenou HMI šablonu)

Uživatelská politika

Uživatelskou politiku je možné definovat dvojklikem na terminál nebo pravý klik na terminál a Otevřít editor. Definice uživatelské politiky je popsaná na stránce Uživatelská politika.

Přidání zařízení

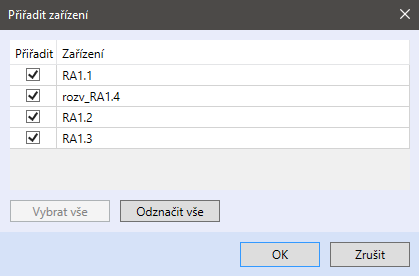

Před vytvářením grafické HMI šablony je nutné na kanál terminálu přiřadit zařízení (pravý klik na kanál terminálu - přiřadit zařízení).

Datové body přiřazených zařízení (PLC, které budou komunikovat se serverem) můžete následně mapovat v HMI projektu.

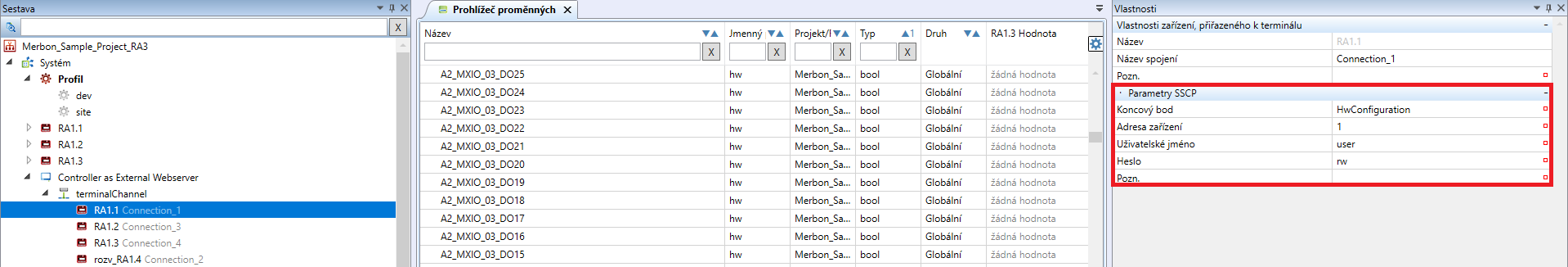

Jednotlivým zařízením je nutné ve vlastnostech definovat "Parametry SSCP"

Vlastnosti zařízení:Koncový bod: • HwConfiguration - tato volba získá údaje o IP adrese a portu z Vlastností PLC. Konkrétně jsou tyto informace získány z konfigurační části PLC, z kategorie "Síťová nastavení". Terminál se na PLC bude snažit připojit přístupem přímo na IP adresu PLC. Tato možnost tedy může být použita v případě, že terminál i PLC jsou ve stejné síti. • Deploy - tato volba získá dané údaje z "Parametrů připojení" daného PLC. V parametrech připojení se nachází IP adresa a port, pomocí kterých se na PLC připojujeme. Tuto možnost lze použít v případech, že PLC je v jiné síti než terminál a připojení je tedy navázáno na jinou než lokální IP adresu PLC. • Custom - tato volba nezískává informace pro připojení z vlastností PLC. IP adresu a port pro připojení je potřeba vyplnit ručně. Při připojení k PLC přes proxy server vyberte koncový bod "Custom" a vyplňte URL proxy serveru a další údaje. Adresa zařízení - SSCP adresa pro spojení s PLC Uživatelské jméno - SSCP uživatel pro spojení s PLC. Pro zpřístupnění systémového logu a systémové konfigurace na web serveru vyberte uživatelská práva pro "Engineering". Heslo - SSCP heslo pro spojení s PLC. Zadaný uživatel musí mít práva odpovídající požadované funkci terminálu - pokud se z terminálu mají dát měnit hodnoty, je nutné zadat přihlašovací údaje uživatele s právy zápisu.

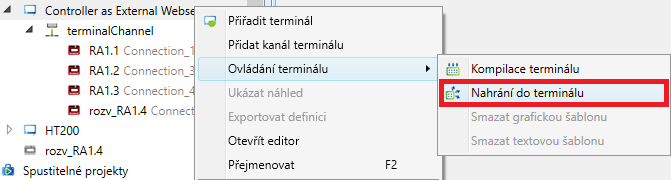

Po vyplnění parametrů pro spojení s PLC je nutné si vytvořit grafickou HMI šablonu. Tvorba grafické HMI šablony je popsaná na straně Tvorba grafické šablony terminálu. V posledním kroku je nutné nahrát web do PLC (serveru). Samotné nahrání je možné pravý klik na terminál - Ovládání terminálu - Nahrání do terminálu.

Ovládání webu

Ovládání web serveru je popsané na stránce Intergrovaný web server.
