Domat IDE
Domů
  • Vývojové prostředí Domat IDE
  • Práce s vývojovým prostředím
  • Regulátor (PLC)
  • Založení projektu
  • HMI Editor (web, LCD menu)
  • Tvorba software
  • Zařízení (hardware)
Kontakt
  • Čeština
  • English
Domů
  • Vývojové prostředí Domat IDE
  • Práce s vývojovým prostředím
  • Regulátor (PLC)
  • Založení projektu
  • HMI Editor (web, LCD menu)
  • Tvorba software
  • Zařízení (hardware)
Kontakt
  • Čeština
  • English
  • Vývojové prostředí Domat IDE
    • Často kladené dotazy na technické podpoře
    • Programovací možnosti
    • Komunikační možnosti
    • Hardwarové možnosti
    • Nároky na uživatele
    • Definice formálních pojmů nezbytných pro práci s Merbon IDE
    • Obecný postup při programování regulátorů
  • Práce s vývojovým prostředím
    • Založení sestavy
    • Založení sestavy - zjednodušený mód
    • Klávesové zkratky
    • Ovládání myší
    • Nastavení
    • Vyhledávání proměnných - Najít
    • Archivace projektu
  • Regulátor (PLC)
    • Přiřazení regulátoru (nastavení typu)
    • Aktualizace RT běžícího na regulátoru
    • Aktualizace HW z knihovny
    • Nahrání programu do regulátoru
    • Online změny
    • Vlastnosti regulátoru
    • Konfigurace regulátoru
    • Reboot PLC
    • Dynamické změny
    • Nastavení času
    • Nastavení firewallu
    • Připojení přes proxy
    • Profily
    • Alarmový log
    • Definice činnosti regulátoru PLC
    • Nastavení komunikačního kanálu
    • Vytváření HW proměnných v komunikačním kanálu
    • Automatické přidání zařízení Domat
    • Export zařízení
    • Import zařízení
    • Vazby mezi hardwarovými I/O
    • Mapování globálních proměnných na HW
    • Přístup k proměnným jiného PLC
    • Nastavení Modbus serveru
    • Nastavení BACnet serveru
    • Nastavení SSCP sériové linky
    • OPC server
    • Transformace a konfigurace analogových vstupů
    • Nastavení ukládání dat do databáze (historie)
    • Přehled alarmů
    • Ladění
    • Licencování PLC
    • Přerušení
    • Body přerušení
    • Výjimky z chodu PLC
    • Ruční režim
    • Srovnání HW platform
    • SSL komunikace
    • Stav systému
    • Využití zdrojů PLC
    • Zálohování proměnných
    • Modbus konfigurátor
    • Porovnání lokálního a vzdáleného projektu
    • Syslog protokol
    • Hromadný zápis do proměnných
  • Popis komunikačních protokolů

    • Komunikační protokol BACnet
    • Komunikační protokol Daikin iTC (.NET)
    • Komunikační protokol Hauser (.NET)
    • Komunikační protokol IEC 60870-5-104
    • Komunikační protokol IEC62056-21
    • Komunikační protokol M-bus
    • Komunikační protokol Modbus
    • Komunikační protokol K-Bus
    • Komunikační protokol SoftPLC Link
    • Komunikační protokol SSCP
    • Komunikační protokol Text Parser (.NET)
  • Založení projektu
    • Nový projekt
    • Definice proměnných
    • Autogen - automatické namapování softwarových proměnných na vstupy a výstupy
    • FUPLA editor
    • ST editor
    • Prohlížeč proměnných
    • Grafy (proměnných)
    • Port monitor
    • Výsledky
    • Výstup
    • Hlídané
  • HMI Editor (web, LCD menu)
    • Popis HMI editoru
    • Binární funkce
    • Práce ve zjednodušeném módu
    • Práce v plném módu
    • Uživatelská politika
    • Textové HMI objekty
    • Tvorba definice LCD displeje pro PLC
    • Tvorba textové definice pro terminál
    • Grafické HMI objekty
    • Tvorba grafické definice pro terminál
    • Vytváření stylů
    • Web server
    • Servisní web
    • PLC jako externí webserver
    • Domat Visual
  • Tvorba software
    • Založení sestavy
    • Založení sestavy - zjednodušený mód
    • Programovací jazyky
    • Přístup k proměnným vnořených bloků
    • Nastavení počáteční hodnoty
    • Společné prvky

      • Identifikátory
      • Klíčová slova
      • Mezery
      • Komentáře
      • Literály
      • Proměnné
      • Konstanty
    • Typy dat

      • Elementární datové typy (BOOL, INT, REAL, STRING, atd.)
      • Rodové datové typy
      • Odvozené (uživatelské) datové typy
      • Implicitní konverze elementárních typu
      • Vyhodnocování výrazu z pohledu císelných typu
    • Objektové programování (OOP)
      • Datový typ pointer
      • Datový typ reference
      • Jmenný prostor (namespace)
    • Programové organizační jednotky (POU)
      • Funkce
      • Standardní funkce
      • Funkční blok
      • Standardní funkční bloky
      • Program
    • Jazyk strukturovaného textu (ST)

      • ST editor
      • Příkazy v jazyce ST
      • Operátory jazyka ST
      • ST drivery
    • Jazyk funkčního blokového schématu (FUPLA)

      • FUPLA editor
      • Spojovací čáry v editoru FUPLA
      • Viditelnost vstupů a výstupů na funkcním bloku
    • Knihovny

      • Vytvoření knihovny
      • Použití vlastní (uživatelské) knihovny
      • Knihovní prototypy
      • Basic Analogue Boxes

        • Composition / Decomposition

          • Bit Composition (BD18)
          • Bit Composition 8bit (BD18)
          • Bit Decomposition (BD19)
          • Bit Decomposition 8bit (BD19)
          • Int Composition (BD55)
          • Int Decomposition (BD54)
        • Controllers

          • Direct Acting (cooling)

            • On-Off Control - Cooling (B30)
            • P-Controller - Cooling (B32)
            • PI-Controller - Cooling (B34)
            • PID-Controller - Cooling (B36)
          • Reverse Acting (heating)

            • On-Off Control - Heating (B31)
            • P-Controller - Heating (B33)
            • PI-Controller - Heating (B35)
            • PID-Controller - Heating (B37)
          • Helpers

            • Helper: Multi In Bool 8
            • Helper: Multi In Lint
            • Helper: Multi In Real
            • Helper: Multi Out Bool
            • Helper: Multi Out Bool 8
            • Helper: Multi Out Lint
            • Helper: Multi Out Real
        • Mathematics

          • ABS
          • ADD
          • AVG
          • CEIL
          • DIV
          • FLOOR
          • MAX
          • MIN
          • MOD
          • MUL
          • Smart Average (B48)
          • SUB
          • TRUNC
          • TRUNC_TO_LINT
          • Compare Functions

            • EQ
            • GE
            • GT
            • LE
            • LT
            • NE
          • Logarithm / Exponential Functions

            • EXP
            • EXP10
            • EXP2
            • EXPT
            • LN
            • LOG
            • SQRT
          • Specials

            • ISINFINITY
            • ISNAN
            • ISNEGATIVEINFINITY
            • ISPOSITIVEINFINITY
          • Time

            • ADD_DT_TIME
            • ADD_LDT_LTIME
            • ADD_TOD_TIME
            • ADD_LTOD_LTIME
            • CONCAT_DATE_TOD
            • DIVTIME
            • MULTIME
            • SUB_DATE_DATE
            • SUB_DT_DT
            • SUB_DT_TIME
            • SUB_TOD_TIME
            • SUB_TOD_TOD
          • Trigonometric Functions

            • ACOS
            • ACOSH
            • ASIN
            • ASINH
            • ATAN
            • ATANH
            • COS
            • COSH
            • SIN
            • SINH
            • TAN
            • TANH
        • Sources

          • B3 Sinusový Generator
          • B4 Pilový Generator
        • Specials

          • Analogue Incremental Counter (B107)
          • Analogue Memory (B105)
          • Analogue Shift Register (B110)
          • Integer Memory (B106)
          • Integer Shift Register (B111)
          • Integrator (B113)
          • RAND
        • Switches

          • Analogue Demultiplexer (B10)
          • Integer Demultiplexer (B12)
          • MUX
          • SEL
        • Time Blocks

          • GETDELTATIME
          • GETDELTATIME4
          • GETDSTOFFSET
          • GETEVALTIME
          • GETEVALTIME4
          • GETLOCALTIME
          • GETTIMEZONEOFFSET
          • GETUTCTIME
          • PLC Time (B99)
          • Time+Date to Total Seconds (B97)
          • Total Seconds to Time+Date (B98)
          • Conversions

            • COMPOSEDATETIME
            • CONVERTTOLOCALTIME
            • CONVERTTOUTCTIME
            • DATETOTALDAYS
            • DATETOTALHOURS
            • DATETOTALMILLISECONDS
            • DATETOTALMINUTES
            • DATETOTALSECONDS
            • DECOMPOSEDATE
            • DECOMPOSETIME
            • Time Conversion (B100)
            • TIMETOTALDAYS
            • TIMETOTALHOURS
            • TIMETOTALMILLISECONDS
            • TIMETOTALMINUTES
            • TIMETOTALSECONDS
        • Time Dependent

          • Filter (B86)
          • Pulse Width Modulation (B87)
          • Slew Rate Limit (B84)
          • Variable Slew Rate Limit (B85)
        • Transfer Function

          • LIMIT
          • Limits (B82)
          • Linear Interpolation (B83)
          • Two-Point Function (B80)
          • Four-Point Function (B81)
        • Type Casts

          • BCD_TO_UDINT
          • BCD_TO_UINT
          • BCD_TO_ULINT
          • BCD_TO_USINT
          • DT_TO_DATE
          • DATE_TO_LDATE
          • DATE_TO_DT
          • DATE_TO_LDT
          • DATE_TO_LTOD
          • DATE_TO_TOD
          • DT_TO_LDT
          • DT_TO_LTOD
          • DT_TO_TOD
          • LDATE_TO_DATE
          • LDATE_TO_DT
          • LDT_TO_DATE
          • LDT_TO_DT
          • LDT_TO_LDATE
          • LDT_TO_LTOD
          • LTIME_TO_TIME
          • LTOD_TO_DT
          • LTOD_TO_LDT
          • LTOD_TO_TOD
          • TO_BCD_BOOL
          • TIME_TO_LTIME
          • TO_BCD_BYTE
          • TO_BCD_DWORD
          • TO_BCD_LWORD
          • TO_BCD_WORD
          • TO_BYTE
          • TO_DINT
          • TO_DWORD
          • TO_INT
          • TO_LINT
          • TO_LREAL
          • TO_LWORD
          • TO_REAL
          • TO_SINT
          • TO_STRING
          • TO_UDINT
          • TO_ULINT
          • TO_USINT
          • TO_WORD
          • TOD_TO_LTOD
      • Basic Digital Boxes

        • Counters

          • Pulse Counter (BD30)
          • Down

            • Counter DINT (IEC 61131)
            • Counter INT (IEC 61131)
            • Counter LINT (IEC 61131)
            • Counter UDINT (IEC 61131)
            • Counter ULINT (IEC 61131)
          • Up

            • Counter DINT (IEC 61131)
            • Counter INT (IEC 61131)
            • Counter LINT (IEC 61131)
            • Counter UDINT (IEC 61131)
            • Counter ULINT (IEC 61131)
          • UpDown

            • Counter DINT (IEC 61131)
            • Counter INT (IEC 61131)
            • Counter LINT (IEC 61131)
            • Counter UDINT (IEC 61131)
            • Counter ULINT (IEC 61131)
        • Logical Operations

          • AND
          • NEG
          • NOT
          • OR
          • ROL
          • ROR
          • SHL
          • SHR
          • XOR
        • Sources

          • Pulse Generator (BD2)
        • Specials

          • Alarm Memory Ext. (BD57)
          • Boolean Memory (BD51)
          • Falling Edge Detection (IEC 61131)
          • Flip Flop (BD52)
          • Latch Flip Flop (BD53)
          • Multiple Alarm Memory (BD50)
          • Rising Edge Detection (IEC 61131)
          • RS FlipFlop (IEC61131)
          • Single Alarm Memory (BD49)
          • Single Alarm Memory w. Delay (BD56)
          • SR FlipFlop (IEC61131)
          • Toggle
        • Switches

          • Digital Demultiplexer (BD11)
        • Time Dependent

          • Digital Filter (BD15)
          • Monostable FlipFlop
          • Monostable FlipFlop (Non Resetable)
          • Pulse Encoder (IEC 61131)
          • Switch-Off Delay (BD13)
          • Switch-Off Delay (IEC 61131)
          • Switch-On Delay (BD12)
          • Switch-On Delay (IEC 61131)
          • Switch-On/Off Delay (BD14)
        • Type Casts

          • TO_BOOL
      • Basic String Boxes

        • BYTES_TO_STRING
        • CONCAT
        • DELETE
        • INSERT
        • FIND
        • LEFT
        • LEN
        • LINT_TO_STRING
        • LREAL_TO_STRING
        • MID
        • REPLACE
        • RIGHT
        • STRING_TO_BYTES
        • TO_STRING
      • Communications

        • Emails

          • Send Mail
          • Send Mail Triggered
          • Send Mail Custom
        • Input / Output Functions

          • Close Port
          • Get Port Status
          • Open Port
          • Read Port
          • Write Port
        • SMS

          • Receive SMS
          • Send SMS
          • Send SMS Triggered
      • HVAC

        • Boiler Shifts

          • Bit Rotation (T14)
        • Others

          • E-max (T34)
          • Heat / Cool Recovery Block (T39)
          • Heating Curve (T1)
          • Min / Max Controller (T33)
          • Operating Hours (T32)
          • Power Meter (T36)
          • Pump Switch (T35)
          • Average Power Meter (T37)
        • Physics

          • Dew Point (T28)
          • Enthalpy (T29)
          • Solar Calculator (T40)
        • Time Programs

          • Bool Scheduler (T17)
          • Bool Scheduler Basic (T17)
          • Integer Scheduler (T19)
          • Integer Scheduler Basic (T19)
          • Real Scheduler (T18)
          • Real Scheduler Basic (T18)
        • Valve Controls

          • Three Point Control - Feedback (T6)
          • Three Point Control (T2)
          • Three Point P-Controller (T8)
      • System Function

        • Get Exception Error Code
          • Get Startup Flags
          • Mutex Lock
          • Mutex Unlock
          • Resume Normal Tasks
          • Set System Time
          • Stop Interface Entry Point
        • Dynamic Parameters

          • HwConfiguration

            • DateTime Settings
            • Domat DB Parameters
            • Networking
            • Proxy Parameters
            • Restart PLC
            • SSCP Parameters
            • Storage
            • Users Definition
          • Image

            • Alarm

              • GSM
              • SMTP
            • Device

              • BACnet Client Device
              • BACnet Server Device
              • Daikin iTC Device
              • Mbus Device
              • Modbus RTU Device
              • Modbus TCP Device
              • SoftPLC Link Device
              • SSCP TCP Device
            • Channel

              • Serial Channel
              • TCP/UDP Channel
  • Zařízení (hardware)
    • PLC

      • mark130.2
      • mark220
      • mark220LX
      • mark320
      • mark320LX
      • mark520
      • markMX
      • markMX.2
      • markMX.3
      • markMXL
      • Windows RT
      • ICIO205.2
      • IMIO105.2
      • IMIO110.2
      • w750-8101
      • w750-8102
      • w751-9301
      • wCIO
      • wCIOcom
      • wMX
      • wMXcom
    • Terminálová zařízení

      • HT102
      • HT104
      • HT200
      • HT3xx
    • Zařízení

      • ECIO2 - Kompaktní I/O modul, Ethernet
      • EPC102 - Regulátor topení
      • FC010 - Regulátor fancoilu, komunikativní
      • FC013 - Komunikativní regulátor teploty pro topné a chladicí panely a VAV klapku
      • FC015 - Komunikativní regulátor teploty a CO2 pro topné a chladicí panely a VAV klapku
      • FC020 - Komunikativní regulátor fancoilu
      • FCR010 - Regulátor fancoilu, komunikativní
      • FCR011 - Regulátor fancoilu, komunikativní s napájením 230V AC
      • FCR013 - Komunikativní regulátor teploty pro topné a chladicí panely a VAV klapku
      • FCR015 - Komunikativní regulátor teploty a CO2 pro topné a chladicí panely a VAV klapku
      • M090 - Převodník Modbus TCP / DALI
      • M100 - Teplotní čidlo
      • M200 - Modul digitálních výstupů
      • M210 - Modul 8 digitálních výstupů
      • M215 - Modul 8 digitálních výstupů s ručním přeřízením
      • M300 - Modul digitálních výstupů
      • M312, M313 - Triakový výstupní modul PWM
      • M315 - 8 SSR výstupů s ručním přeřízením
      • M320 - Modul 16 digitálních výstupů
      • M325 - Modul 16 digitálních výstupů s ručním přeřízením
      • M400, M401, M410, M411 - Moduly digitálních vstupů
      • M420 - Modul 16 digitálních vstupů
      • M430 - Modul 32 digitálních vstupů
      • M500 - Modul 8 analogových vstupů
      • M504 - Modul analogových vstupů
      • M560 - Modul univerzálních analogových vstupů
      • M580 - Modul pro měření stringových proudů
      • M610 - Modul analogových výstupů
      • M620 - Modul analogových proudových výstupů
      • M710 - Čítačový modul, 4 vstupy
      • MC102 - Regulátor topení
      • MCIO2 - Kompaktní I/O modul
      • MLIO - Malý distribuovaný I/O modul
      • MMIO - Malý kompaktní I/O modul
      • MT020 - Poruchový transparent
      • MTala010 - Alarmové tablo
      • MW100 - Vrátník
      • MW240, MW240-B, MW241 - Malý I/O modul pro řízení
      • MW501 - Modul analogového vstupu
      • MXIO - Kompaktní I/O modul
      • Stelix DIP200 - Čidlo osvitu a pohybu
      • R060 - Převodník Modbus TCP, RTU/MP-Bus
      • R065 - Převodník Modbus TCP/DMX512
      • R091 - Převodník Modbus TCP/DALI
      • R220 - Modul 12 digitálních výstupů
      • R312, R313 - Triakový výstupní modul PWM
      • R320 - Modul 16 digitálních výstupů
      • R330 - Modul 32 digitálních výstupů
      • R420 - Modul 16 digitálních vstupů
      • R430 - Modul 32 digitálních vstupů
      • R500 - Modul univerzálních analogových vstupů
      • R560 - Modul univerzálních analogových vstupů
      • R610 - Modul analogových výstupů
      • R710 - Čítačový modul, 4 vstupy
      • R800 - Modul 8 AI a 8 AO
      • RCIO - Kompaktní I/O modul
      • RMIO - Malý kompaktní I/O modul
      • RXIO - Kompaktní I/O modul
      • UC102 - Regulátor topení, komunikativní
      • UC120 - Komunikativní regulátor topení s výstupem 0..10V
      • UC150 - Regulátor topení s komunikací Ethernet
      • UC200 - Regulátor topení a chlazení, komunikativní
      • UC210 - Regulátor topení, komunikativní
      • UC211 - Regulátor topení a chlazení
      • UC220 - Komunikativní regulátor topení a chlazení s výstupem 0...10V
      • UC250 - Regulátor topení a chlazení s komunikací Ethernet
      • UC300 - Regulátor podlahového topení, komunikativní
      • UI0xx - pokojový ovladač
      • UI0xxBL pokojový ovladač s podsvíceným displejem
      • UI410 - Modul pro měření a hlášení
      • UI415 - Integrátor slunečního osvitu
      • UI3xx - pokojový ovladač
      • UI5xx - pokojový ovladač, ethernet
      • UI6xx - pokojový ovladač, ethernet, PoE
      • UI9xx pokojový ovladač s CO2
      • UI9xxBL pokojový ovladač s CO2 a podsvíceným displejem
      • US100 - Komunikativní regulátor topení s ovládáním žaluzií
      • UX0xx - pokojový ovladac pro řízení topení, vzduchotechniky, klimatizace a žaluzií
    • Čidla

      • UT090 - Pokojové čidlo teploty, vlhkosti a CO2
    • Wago moduly

      • w704-2054 - 16×; DI nebo 16×; DO
      • w750-404 - sestupný/vzestupný čítač
      • w750-404-000-005 - 16bitový vzestupný čítač
      • w750-450 - 4×; AI pro měření odporu/teploty
      • w750-451 - 8×; AI pro měření odporu/teploty
      • w750-453 - 4×; AI pro proud 0...20 mA
      • w750-455 - 4×; AI pro proud 4...20 mA
      • w750-457 - 4×; AI pro napětí -10...10V
      • w750-458 - 8×; AI pro termočlánky
      • w750-459 - 4×; AI pro napětí 0...10V
      • w750-496 - 8×; AI pro proud 0..20mA, 4...20mA a 3,6...21mA
      • w750-497 - 8×; AI pro napětí 0...10V ss nebo ±10V ss
      • w750-511 - generátor PWM
      • w750-515 - 4×; relé
      • w750-517 - 2kanálový reléový výstup
      • w750-530 - 8×; DI
      • w750-553 - 4×; AO pro proud 0...20mA
      • w750-555 - 4×; AO pro proud 4...20 mA
      • w750-556 - 2×; AO pro napětí ±10 V
      • w750-559 - 4×; AO pro napětí 0...10V
      • w750-597 - 8×; AO pro napětí 0...10 V a ±10 V
      • w750-600 - zakončovací modul sběrnice
      • w750-602 - napájecí modul vnitřních sběrnic (10 A)
      • w750-613 - napájecí modul vnitřních sběrnic (2 A)
      • w750-627 - zakončovací modul pro prodloužení sběrnice
      • w750-628 - modul pro prodloužení sběrnice
      • w750-638 - čítač binárních impulzů
      • w750-642 - rádiový příjímač EnOcean
      • w750-652 - komunikační modul (RS-485, RS-422, RS-232)
      • w750-960 - konektor sběrnice PROFIBUS
      • w750-1400 - 16×; DI
      • w750-1405 - 16×; DI
      • w750-1406 - 16×; DI

Transformace a konfigurace analogových vstupů

Na každý HW datový bod může být uplatněna transformace jeho měřené/zapisované hodnoty. Transformace obecně slouží k přepočtu „čísla“, které je načteno po sběrnici, na hodnotu, která odpovídá měřené fyzikální veličině. Stejným způsobem můžeme transformovat hodnotu, kterou chceme zapsat na nějaký HW výstup.

Pokud chceme na straně klienta například lineární transformací získat z vyčtené hodnoty 1236 hodnotu 12,36, musíme hodnotu vydělit stem. Koeficient K u lineární transformace tedy bude 0,01. Pokud ale chceme hodnotu zapisovat a ze SW nám přijde hodnota 12,36 a my ji chceme zbavit desetinných míst, tak nastavení bude totožné jako při čtení hodnoty. Pro posun desetinné čárky v tomto případě směrem vpravo je nutno hodnoty dělit. Na straně serveru se pro posun desetinné čárky vpravo naopak hodnota bude násobit bez ohledu na to, zda se hodnota na server zapisuje nebo se z něj čte.

Například teplota měřená pomocí pasivního čidla je například z modulu RCIO předávána v podobě odporu měřicího elementu, navíc násobená deseti pro vyšší rozlišení při přenosu pomocí typu integer: pro čidlo Pt1000 a teplotu 22 °C je nakomunikovaná hodnota 10857, což odpovídá odporu 1085.7 Ohm. Tato hodnota odporu je dále linearizována v tabulce „resistancetotemperature“, výstupem je teplota ve °C.

Základní definované transformace jsou tyto:     Identity - hodnota není transformována, přenáší se beze změny     Resistance to temperature - linearizační křivka pro čidla Pt100, Pt500, Pt1000, Ni1000-5000, Ni1000-6180. Transformace má tyto parametry:        Kind - typ čidla, podle něhož je zvolena linearizační křivka        Pre_K - koeficient první lineární transformace y = Kx + Q, k níž dochází před linearizací, pro I/O moduly Domat je 0.1, protože odpor se přenáší v Ohm*10        Pre_Q - koeficient první lineární transformace y = Kx + Q, k níž dochází před linearizací (umožňuje kompenzovat odpor kabelu mezi čidlem a analogovým vstupem)        Post_K - koeficient druhé lineární transformace y = Kx + Q, k níž dochází po linearizaci        Post_Q - koeficient druhé lineární transformace y = Kx + Q, k níž dochází po linearizaci (umožňuje kompenzovat absolutní chybu měření čidla ve °C)     Threshold - prahový detektor pro převod mezi analogovou a binární hodnotou (pro případ, že odporový AI je využit ve funkci DI). Transformace má tyto parametry:        Threshold - práh, při němž nastává přechod mezi True a False a zpět        Invert - změna smyslu funkce: pokud je Invert = True, výstup transformace při hodnotě větší než Threshold je False.     Window - pokud je hodnota v nastavených mezích, výstup je True, jinak je False. Příklad: detekce utržení nebo zkratu čidla: když je měřená hodnota menší než -40 °C nebo větší než 150 °C, čidlo je poškozeno a výstup transformace je True (za použití funkce Invert)        Low - spodní mez        High - horní mez        Invert - obrací smysl funkce: je-li Invert = True, pak pokud je hodnota v nastavených mezích, výstup je False, jinak je True.     LinearByTable - linearizační křivka s max. 8 body. Křivka se definuje pomocí dvojic - souřadnic ve vektorech X a Y. Vstupní hodnoty jsou ve vektoru X, odpovídající výstupní hodnoty ve vektoru Y. Vektor je uzavřen hranatými závorkami, hodnoty jsou odděleny čárkami, používá se desetinná tečka.        XValues - vektor s X-ovými souřadnicemi bodů linearizační křivky        YValues - vektor s Y-ovými souřadnicemi bodů linearizační křivky        Active points - počet bodů křivky, max. 8, berou se zleva        Pre_K - koeficient první lineární transformace y = Kx + Q, k níž dochází před linearizací        Pre_Q - koeficient první lineární transformace y = Kx + Q, k níž dochází před linearizací        Post_K - koeficient druhé lineární transformace y = Kx + Q, k níž dochází po linearizaci        Post_Q - koeficient druhé lineární transformace y = Kx + Q, k níž dochází po linearizaci     Negate - pro hodnoty typu bool (DI), neguje hodnotu na vstupu     LinearByTwoPoints - jednoduchá lineární transformace, definovaná dvěma body. Vstupní rozsah X1...X2 je přepočten na výstupní rozsah Y1...Y2. Často používaná u analogových čidel, např. vstup 0...10 V (0...10 000 mV) je převeden na -20...50 °C: X1 = 0, X2 = 10000, Y1 = -20, Y2 = 50.        X1 - X-ová souřadnice prvního bodu        X2 - X-ová souřadnice druhého bodu        Y1 - Y-ová souřadnice prvního bodu        Y2 - Y-ová souřadnice druhého bodu     LinearWithShiftByTwoPoints - lineární transformace, definovaná dvěma body. Před transformací je možné hodnotu posunout parametrem Shift, po transformaci omezit parametry Min a Max.        Shift - hodnota, přičítaná ke vstupu před lineární transformací        X1 - X-ová souřadnice prvního bodu        X2 - X-ová souřadnice druhého bodu        Y1 - Y-ová souřadnice prvního bodu        Y2 - Y-ová souřadnice druhého bodu        Min - dolní hranice pro omezení na výstupu, výstupní hodnota je vždy větší nebo rovna Min        Max - horní hranice pro omezení na výstupu, výstupní hodnota je vždy menší nebo rovna Max     Linear - jednoduchá lineární transformace, definovaná rovnicí y = Kx + Q        K - koeficient násobení        Q - koeficient přičítání     Pro nejjednodušší převod napětí nebo proudu na měřenou fyzikální veličinu, např. čidlo 0...10 V = 0...50 °C je K = 0,005 (napětí se přenáší v mV), Q = 0.     StaefaT1 - transformace pro teplotní čidla T1 firmy Staefa Control System        Pre_K - koeficient první lineární transformace y = Kx + Q, k níž dochází před linearizací, pro I/O moduly Domat je 0.1, protože odpor se přenáší v Ohm*10        Pre_Q - koeficient první lineární transformace y = Kx + Q, k níž dochází před linearizací (umožňuje kompenzovat odpor kabelu mezi čidlem a analogovým vstupem)        Post_K - koeficient druhé lineární transformace y = Kx + Q, k níž dochází po linearizaci (nepoužívá se)        Post_Q - koeficient druhé lineární transformace y = Kx + Q, k níž dochází po linearizaci (umožňuje kompenzovat absolutní chybu měření čidla ve °C)     LinearWithShift - lineární transformace, definovaná definovaná rovnicí y = Kx + Q. Před transformací je možné hodnotu posunout parametrem Shift, po transformaci omezit parametry Min a Max.        Shift - hodnota, přičítaná ke vstupu před lineární transformací        K - koeficient násobení        Q - koeficient přičítání        Min - dolní hranice pro omezení na výstupu, výstupní hodnota je vždy větší nebo rovna Min        Max - horní hranice pro omezení na výstupu, výstupní hodnota je vždy menší nebo rovna Max

Transformace je definována ve směru „od vstupů do programu“, IO->ST (pro čtení). Jestliže tedy máte globální proměnnou namapovanou na hw proměnnou pro zápis a chcete zapisovat např. stonásobnou hodnotu (typicky HVAC Integer), zadáváte v lineární transformaci konstantu převrácenou, k=0,01. Toto pravidlo platí i pro další typy transformací. Pro transformace LinearByTable a LinearByTwoPoints platí, že souřadnice X odpovídají hodnotám, které se reálně zapisují do HW výstupu a souřadnice Y jsou hodnoty, které jsou viditelné v programu.

Nastavení AI - Analogového vstupu na modulech Domat na měření teploty pomocí čidla Pt1000

V případě připojení odporového teploměru na fyzický analogový vstup modulu musíte zvolit správný typ měřené veličiny a nastavit transformaci na příslušném analogovém vstupu tak, abyste na vstupu četli hodnotu měřené teploty.

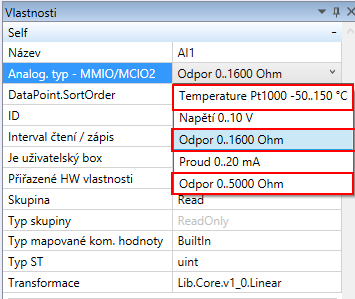

První musí tedy být správně nastaveno nastavení samotného analogového vstupu. Ve vlastnostech AI se dá změnit "Analog. typ - MMIO/MCIO2". Pro měření pomocí čidla Pt1000 máme tři možnosti. Možnosti číslo jedna je volba "Temperature Pt1000 -50..150°C". V tomto případě by linearizace probíhala už na úrovni I/O modulu. Doporučeným řešením je však výběr z možností "Odpor 0..1600 Ohm" a "Odpor 0..5000 Ohm". Při tomto nastavení budeme na AI měřit odpor, linearizovat budeme až v PLC.

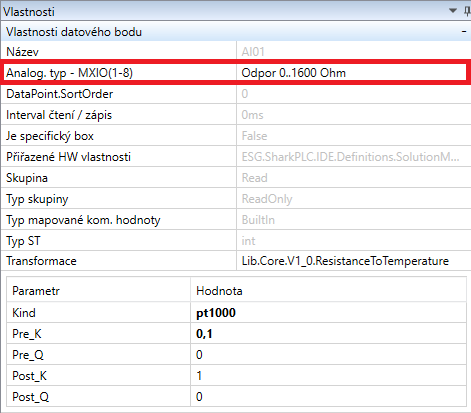

Dalším krokem bude nastavení transformace. Pro převod odporu na teplotu vybereme transformaci "ResistanceToTemperature". Zde je potřeba vybrat správný typ čidla.

Poté v políčku „kind“ vyberte senzor Pt1000. Tím se vybere příslušná sada koeficientů v linearizační tabulce. Posledním krokem, který je dán vlastností AI, je nastavit proměnnou pre_k na hodnotu 0,1. Tím dojde k úpravě hodnot ještě před SW transformací a výsledkem bude zobrazení reálné hodnoty v °C. Odpor 0-1600 Ohm se totiž na AI měří na rozsahu 0-16000, tedy Ohm*10. Ještě před transformací je tedy potřeba hodnotu vydělit deseti. Toto nastavení může být specifické pro I/O moduly firmy Domat.

Posledním krokem bude nahrání nastavení AI do I/O modulu a nahrání transformace. Defaultní nastavení pro AI na modulech je měření napětí 0-10 V. Na modul je tedy potřeba nahrát nastavení, který nám umožní měřit odpor na rozsahu 0-1600 Ohm nebo 0-5000 Ohm. Pokud již máme nastavení na AI připraveno, nahrajeme sestavu do PLC tak, jak je popsáno v kapitole Nahrání programu do PLC. PLC následně spustíme v módu oživování. V tomto módu jsme schopni komunikovat napřímo s I/O modulem a měnit jeho nastavení. Pro moduly Domat se toto nahrání nastavení dělá pomocí volby "Konfigurace modulů Domat" v kontextové nabídce I/O modulu.

Po nahrání této konfigurace není potřeba I/O modul restartovat. Transformace se nahrává spolu se sestavou. Jedná se o součást běžícího programu. Pokud se tedy po nahrání konfigurace do IO modulu přepneme do "plného módu" nebo do módu "Pouze komunikace", mělo by AI již ukazovat měřenou teplotu. Nezapomeňte po nahrání restartovat PLC studeným restartem.

Skryté proměnné (jmenný prostor - HW hidden)

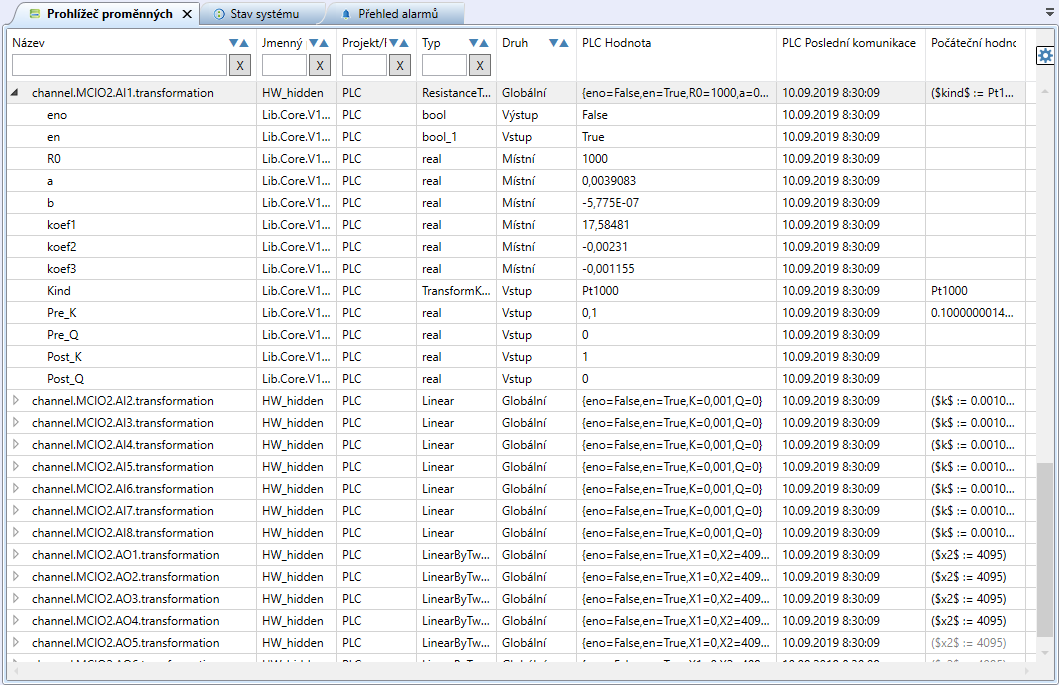

Pokud máte na datovém bodě zařízení použitou transformaci např. Lib.Core.v1_0.ResistanceToTemperature, po zkompilování sestavy se v prohlížeči proměnných zobrazí proměnné s jmenným prostorem "hw_hidden". Tyto proměnné se v sestavě zobrazí až po zkompilování sestavy.

Po rozbalení proměnné v prohlížeči proměnných s označením "HW hidden" se v označení "Název kanálu", "Název zařízení"."Datový bod"."transformation" (např. channel.MCIO2.AI1.transformation) zobrazí parametry použité transformace. Po připojení k regulátoru ("Start ladění") sloupec "PLC hodnota" zobrazuje vyčtenou hodnotu a ve sloupci "Počáteční hodnota" je možné vyčíst nastavenou hodnotu v regulátoru.

Doporučený postup při servisování I/O modulů

1) Změna analogového typu

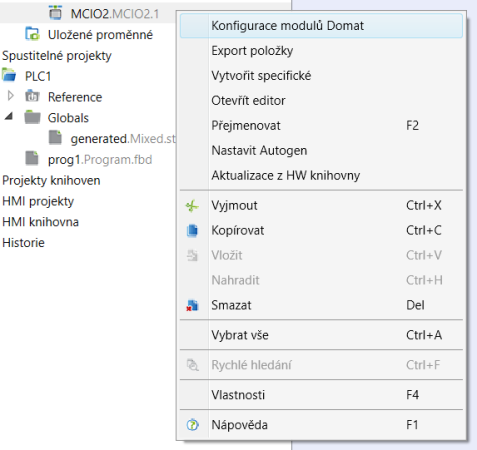

Pokud měníte analogový typ na datovém bodu, je pro změnu je nutné provést konfiguraci modulů Domat (pravý klik na zařízení – Konfigurace modulů Domat). Pro aplikování konfigurace není nutné přehrávat sestavu.

Úspěšné provedení konfigurace je možné ověřit textovou hláškou "Konfigurace byla úspěšná" v levém dolním statusu. 2) Změna transformace datového bodu

Pokud měníte pouze transformaci na datovém bodu, modul není nutné konfigurovat. Po aplikování změny transformace stačí nahrát sestavu do PLC a spustit PLC jako po teplém restartu. V prohlížeči proměnných je možné si provedenou změnu transformace ověřit u datového bodu s jmenným prostorem HW_hidden. a) Změňte transformaci např. z ResistanceToTemperature na jinou transformaci např. Linear, přehrajte sestavu a spusťte PLC jako po teplém restartu. Následně proveďte na datovém bodu změnu transformace na původní v našem případě by to bylo z Linear na ResistanceToTemperature a nastavte si druh teplotního čidla a parametry Pre a Post. Po přehrání sestavy a spuštěním projektu jako po teplém restartu dojde k aplikaci změněných parametrů. Tato možnost nevyžaduje spuštění projektu jako po studeném restartu. b) V případě, že můžete projekt spustit jako po studeném restartu, proveďte změnu parametru, nahrajte sestavu do PLC a spusťte PLC jako po studeném restartu. Upozornění a tipy na konfiguraci datových bodů

  1. Pro konfiguraci datového bodu není nikdy potřeba spouštět sestavu jako po studeném restartu.
  2. Konfigurovat datový bod je nutný pouze při změně analogového typu.
  3. Po změně transformace postačí pouze přehrání sestavy a spuštění projektu jako po teplém restartu.
  4. V případě, že nemůžete projekt spustit jako po studeném restartu a potřebujete provést změnu parametru aplikujte postup „Změna parametru“ odrážka a).
