MONOSTABLEFLIPFLOPNONRST

Název bloku

MONOSTABLEFLIPFLOP

Volání v ST

PROGRAM MONOSTABLEFLIPFLOPNONRST_DEMO
   VAR
     TIME1:TIME;
      BOOL1,BOOL3: BOOL;
     TIME1: TIME;
     FB:LIB.CORE.V1_0.MONOSTABLEFLIPFLOPNONRST;
    END_VAR
    FB(DELAY:=TIME1,IN:=BOOL1,OUT=>BOOL3);
END_PROGRAM

Popis

Funkce při příchodu impulsu na vstup in na výstupu out zobrazí hodnotu true po dobu delay. V případě příchodu další hrany na vstupu in v okamžiku, kdy výstup out je ještě true, hrana na vstupu in nemá na výstup žádný vliv.

Vstupy

Výstupy

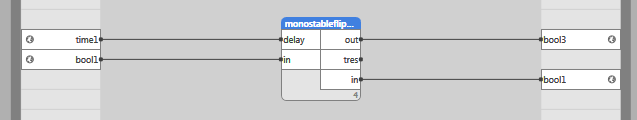

Příklad použití
