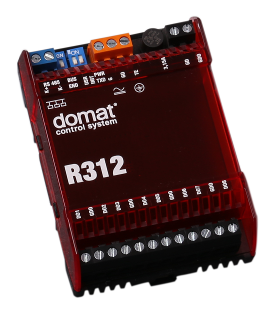

R312, R313 - Triakový výstupní modul PWM
Popis
Moduly R312 a R313 jsou komunikativní výstupní moduly s 8 triakovými výstupy, řízené mikroprocesorem. Triaky jsou řízeny buď analogovými proměnnými PWM signálem s nastavitelnou periodou, nebo jako dvoustavové výstupy pomocí binárních proměnných. Modul používá pro komunikaci Modbus RTU na RS485 a lze jej snadno integrovat do řady řídicích a regulačních systémů.
Defaultně IDE při detekci zařízení přiřazuje prototyp s PWM ovládáním, v případě potřeby je možné z knihovny ručně vybrat verzi SSR která umožňuje výstupy spínat binárně - ON/OFF.
Výstupy
| Výstup | Typ ST | Popis |
|---|---|---|
| SSR1...SSR8 | bool | Stav výstupu SSR1...SSR8 |
Konfigurace zařízení před použitím
| I/O | Název parametru | Popis |
|---|---|---|
| R312 R313 | NoComm timeout | Povolený čas pro nekomunikaci 0 až 255 s |
| SSR1...SSR8 | NoComm povoleno | Povolení změny výstupu při nekomunikaci po uplynutí času "NoComm timeout" |
| SSR1...SSR8 | NoComm stav | Stav při nekomunikaci, pokud je povolena změna a uplynul čas "NoComm timeout" |
| SSR1...SSR8 | Při startu povoleno | Povolení nastavení výchozího stavu při zapnutí zařízení |
| SSR1...SSR8 | Stav při startu | Stav zařízení mezi připojením napájení a prvním zakomunikováním - musí být povoleno |
