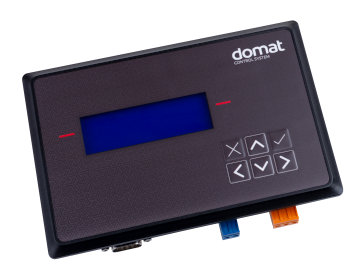

Mark130.2
Popis
DDC (Direct Digital Control) regulátory mark130.2 je volně programovatelná podstanice s ARM i.MX46UL procesorem a OS Linux. Je vhodná pro řízení menších aplikací nebo jako terminál pro zobrazení hodnot z ostatních procesních podstanic mark s Domat runtime. Disponuje 1x Ethernet portem, 1x rozhraním RS485, 1x rozhraním RS232.
Technické údaje
| Napájení | 24 V ss/st ± 20 % |
| Spotřeba | max. 3 VA |
| Okolní teplota | 0 ÷ 60 °C |
| Procesor | ARM i.MX6UL 528 MHz |
| HW paměť | 128 MB RAM, 64 MB Flash, 128 kB NVRAM FRAM |
| SW paměť | 4 MB program, 8 MB RAM, 128 kB NVRAM, 60 kB retain, 256 kB dynamické (OEM) parametry, 1 MB historie |
| Displej | 4x20 znaků, modře podsvícený |
| Ethernet | 10/100BaseT, RJ45 |
| RS485 | COM1, (K+, K-), 300 ... 115200 bit/s, integrované ukončení sběrnice (mini DIL switch) |
| RS232 | COM2, 300 ... 115200 bit/s |
| Krytí | IP65 |
Svorky/LED
| RS485 | COM1, sériová linka RS485, svorky K+, K- |
| RS232 | COM2 |
| G, G0 | napájení |
| TE | technická zem, stínění |
| RUN | zelená LED – systém. cyklus |
| TxD | červená LED – RS485 vysílání |
| RxD | zelená LED, RS485 příjem COM1 |
| PWR | zelená LED – napájení OK |
| Ethernet | síťové rozhraní |
Indikace stavu RT
LED RUN indikuje stav RT (runtime) pomocí opakující se série bliknutí. Chybový kód je trvalý a pamatuje se i po vypnutí a zapnutí PLC. Maže se až při opětovném nahrání projektu.
Normální stav: LED bliká v intervalu 1 s ON, 1 s OFF – žádná chyba
Chybový stav: LED bliká ve vzoru
- M krátkých bliknutí (300 ms ON / 300 ms OFF), kde M je vyšší řád chybového kódu
- 1 s OFF
- N krátkých bliknutí (300 ms ON / 300 ms OFF), kde N je nižší řád chybového kódu
- 2.5 s OFF
Význam jednotlivých chybových kódů:
- 11 nedostatek paměti pro operační systém
- 12 nedostatek paměti pro RT
- 13 přetečení zásobníků *
- 21 špatný RT image
- 31 HardFault *
- 4X vypršel watchdog klienta číslo X
- 51 chyba na systémovém filesystému (proměnné...)
- 52 chyba na filesystému pro web
- 53 chyba systémového FS - reset IP adresy, ztráta uložených proměnných
- 54 chyba uživatelského FS - nutno znovu přehrát WEB
- kód 6X - filesystem plny
* u těchto chyb se PLC zastaví a LED bude blikat až po vypnutí a zapnutí.
Více informací je k nalezení v katalogových listech na http://domat-int.com/ke-stazeni/katalogove-listy.
