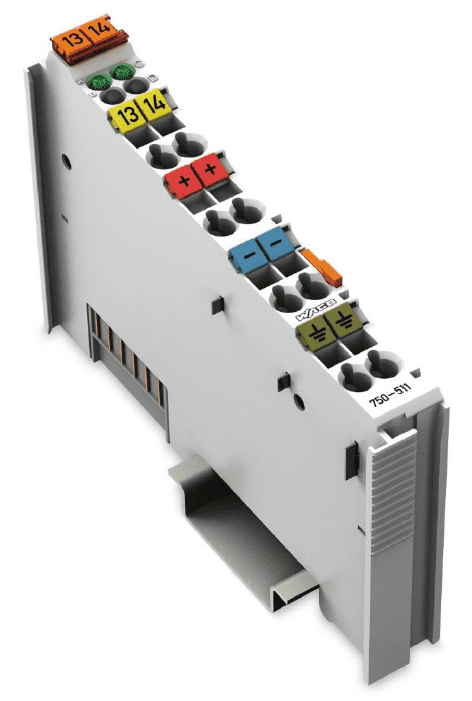

w750-511 - generátor PWM
Popis
Modul pro generování PWM signálu.
Technické údaje
| Výstupní proud na každém kanálu | 0,1 A |
| Druh zátěže | Ohmická, indukční |
| Střída | 0 … 100 % |
| Napájecí napětí systému | 5 V ss; přes datové kontakty |
| Odběr proudu, napájení systému (5 V) | 70 mA |

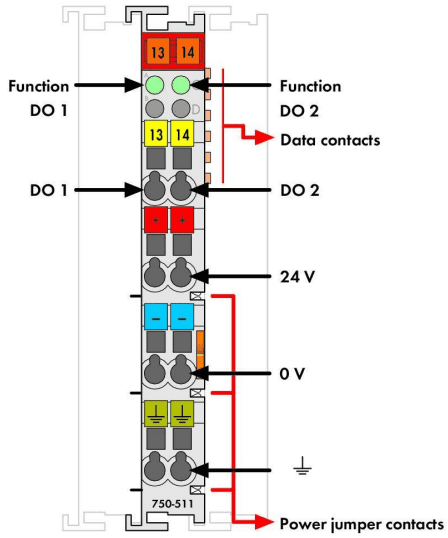

Zapojení
LED - indikují zkrat funkci PWM modulace DO1 a DO2 - svorky výstupního PWM signálu
