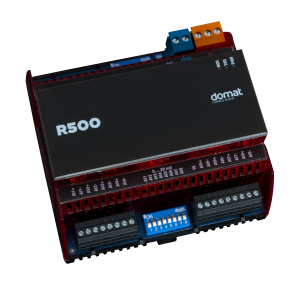

R500 - Modul univerzálních analogových vstupů
Popis
Modul analogových vstupů R500 je mikroprocesorem řízený, komunikativní modul s osmi vstupy s volitelným symetrickým rozsahem (+/- 150mV, +/- 500mV, +/- 1V, +/- 5V, +/- 10V, 0...20 mA. Pro komunikaci je použita sběrnice RS485.
Vstupy
| Vstup | Typ ST | Popis |
|---|---|---|
| AI1...AI8 | real | Analogové vstupy Nastavení transformací pro různé rozsahy: Napětí -10 ... 10 - (Transformace: LinearByTwoPoints X1: 0, X2: 65535, Y1: -10, Y2: 10) Proud -20 ... 20 mA - (Transformace: LinearByTable xvalues: [-1,0,32767,65535,65536], yvalues: [-20,-19.99,0,19.99,20], activePoints: 5, pre_K: 1) Napětí -0,15 ... 0,15 - (Transformace: LinearByTable xvalues: [-1,0,32767,65535,65536], yvalues: [-0.15,-0.1499,0,0.1499,0.15], activePoints: 5, pre_K: 1) Napětí -0,5 ... 0,5 - (Transformace: LinearByTable xvalues: [-1,0,32767,65535,65536], yvalues: [-0.5,-0.499,0,0.499,0.5], activePoints: 5, pre_K: 1) Napětí -1 ... 1 - (Transformace: LinearByTable xvalues: [-1,0,32767,65535,65536], yvalues: [-1,-0.99,0,0.99,1], activePoints: 5, pre_K: 1) Napětí -5 ... 5 - (Transformace: LinearByTable xvalues: [-1,0,32767,65535,65536], yvalues: [-5,-4.99,0,4.99,5], activePoints: 5, pre_K: 1) |
Konfigurace zařízení před použitím
| I/O | Název parametru | Popis |
|---|---|---|
| AI1...AI8 | Analog. typ - RMIO/RCIO | Rozsah analogových vstupů. K danému rozsahu nutné nastavit transformaci! |
