UC150 - Regulátor topení s komunikací Ethernet

Popis

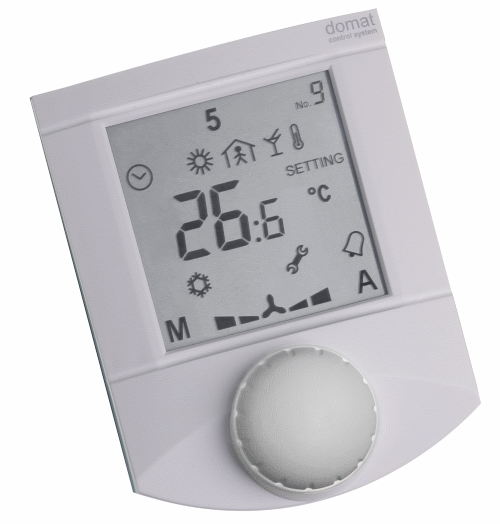

UC150 je komunikativní pokojový regulátor topení (radiátor, elektrické těleso, kotel) s jedním triakovým výstupem zap/vyp nebo PWM. Může buď pracovat autonomně, nebo být připojen na primární regulátor (MiniPLC nebo SoftPLC) nebo vizualizaci (RcWare Vision nebo jiný systém SCADA). Komunikuje po Modbus TCP, interní webserver slouží pro základní konfiguraci.

Vstupy

VstupTyp STPopis
ActualOutsideTempRrealAktuální venkovní teplota
ActualRegModebyteAktuální stav regulátoru:
bit0...komfort/den
bit1...pokles/noc
bit2...úspora/útlum
ActualTemprealAktuální teplota
ActualTempSPCoolrealAktuální požadovaná teplota k chlazení
ActualTempSPHeatrealAktuální požadovaná teplota k topení
DemandCoolboolPožadavek k chlazení
DemandHeatboolPožadavek k topení
DisplaySymbolsRwordZobrazené symboly:
bit0...klíč
bit1...kotel
bit2...zvoneček
bit15...povolení zápisu (pokud je bit v 1, provede se zápis do registru, pokud v 0, ignoruje se)
DO1boolStav výstupu DO1 topení
ManControlRbyteManuální ovládání:
bit1...výstup topení
bit5...přepínání mezi topením a chlazením (0 - topení, 1 - chlazení)
ManHeatOutRsintManuální nastavení výstupu pro topení v %, rozsah 0...100 %
PidOutCoolsintVýstup regulátoru pro chlazení v %, rozsah 0...100 %
PidOutHeatsintVýstup regulátoru pro topení v %, rozsah 0...100 %
SetTempCorrRrealRelativní korekce teploty

Výstupy

VýstupTyp STPopis
ActualOutsiteTempWrealAktuální venkovní teplota
DisplaySymbolsWwordZobrazené symboly:
bit0...klíč
bit1...kotel
bit2...zvoneček
bit15...povolení zápisu (pokud je bit v 1, provede se zápis do registru, pokud v 0, ignoruje se)
ManControlWbyteManuální ovládání:
bit1...výstup topení
bit5...přepínání mezi topením a chlazením (0 - topení, 1 - chlazení)
ManHeatOutWsintManuální nastavení výstupu pro topení v %, rozsah 0...100 %
SetTempCorrWrealRelativní korekce teploty
