w750-404 - sestupný/vzestupný čítač

Popis

Modul vzestupného/sestupného čítače.

Technické údaje

Počet binárních výstupů2
Druh signáluNapětí
Typ napěťového signálu24 V ss
Max. frekvence spínání100 kHz
Rozsah napětí signálu (0)−3 až +5 V ss
Rozsah napětí signálu (1)15 … 30 V ss
Datová šířka32 bitů data, 8 bitů řízení/stav
Napájecí napětí systému5 V ss; přes datové kontakty
Odběr proudu, napájení systému (5 V)70 mA

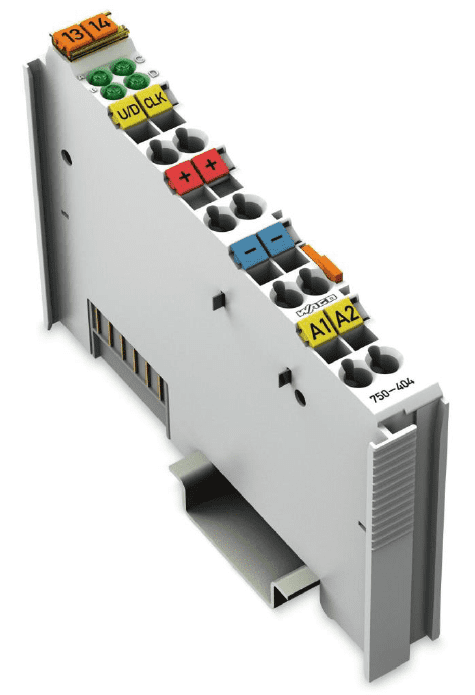

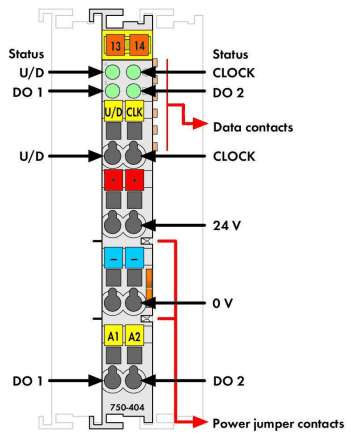

Zapojení

U/D - Svorka pro připojení čítaných impulzů CLOCK - hodinový signál DO1 a DO2 - digitální programovatelné výstupy 4 LED pro znázornění stavů vstupů a výstupů
