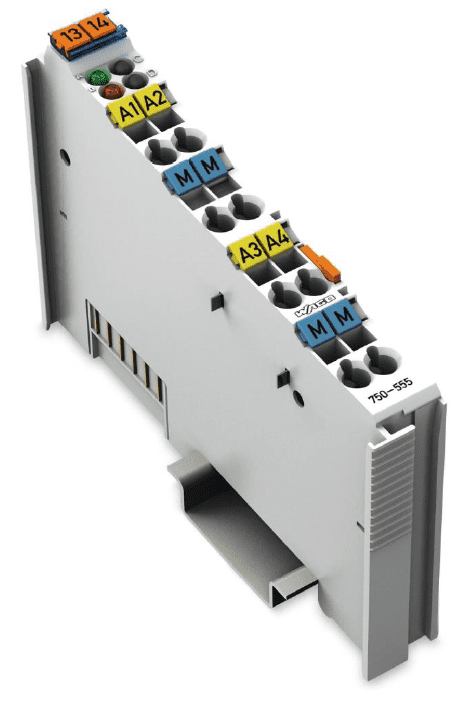

w750-555 - 4× AO pro proud 4...20 mA
Popis
Analogový výstupní modul pro rozsah proudu 4 ... 20 mA.
Technické údaje
| Počet analogových výstupů | 4 |
| Druh signálu | Proudový |
| Typ proudového signálu | Stejnosměrný: 4 … 20 mA |
| Rozlišení | 12 Bit |
| Zatížitelnost | 0 … 300 Ω, nebo 300 … 600 Ω (stejný rozsah odporu pro všechny zatěžovací impedance) |
| Doba zákmitu typ. | 100 ms |
| Napájecí napětí systému | 5 V ss; přes datové kontakty |
| Odběr proudu, napájení systému (5 V) | 60 mA |
Výchozí nastavení transformace LinearWithShift
Po přidání zařízení z knihovny jsou nastaveny hodnoty transformace na výchozí hodnoty:
| Shift | 3 |
| K | 4,8824 |
| Q | 0 |
| Min | 0 |
| Max | 32767 |
Nastavení hodnoty na výstup - transformace LinearWithShift
Proměnnou můžeme nastavit v rozsahu 0 ... 20000. Tento rozsah je ekvivalentní pro hodnoty 4 ... 20 mA (tj. při zadání 0 budou na výstupu 4 mA). Pro názornou ukázku je zde konkrétní příklad. Například hodnotu pro výstupní proud 15 mA zjistíme takto: Nejprve bude nutné převést hodnoty, které chceme získat na výstup do rozsahu 0 ... 16 mA. Tento rozsah je pouze pomocný pro náš výpočet (tyto rozsahy jsou totožné, pouze mají jiný offset, proto při převodu odečteme čtyřku).
| IDE hodnota | 4 ... 20 mA | 0 ... 16 mA | |
| Maximální hodnota rozsahu | 20000 | 20 | 20 - 4 = 16 |
| Požadovaná hodnota | x | 15 | 15 - 4 = 11 |
Následně pouze dosadíme do trojčlenky a vypočteme. x = (11/16) × 20000 = 13750Pokud chceme na výstupu naměřit 15 mA, do IDE musíme zadat hodnotu 13750. Zde je k dispozici také obrácený postup. (Jaká hodnota se zobrazí v IDE, pokud výstupem prochází konkrétní proud.
| IDE hodnota | 4 ... 20 mA | 0 ... 16 mA | |
| Maximální hodnota rozsahu | 20000 | 20 | 20 - 4 = 16 |
| Požadovaná hodnota | 10000 | y | y - 4 = z |
z = (10000 / 20000) × 16 = 8 y - 4 = z y = 4 + z = 4 + 8 = 12 mA Pokud se v IDE zobrazí hodnota 10000, pak na výstupu naměříme 12 mA.

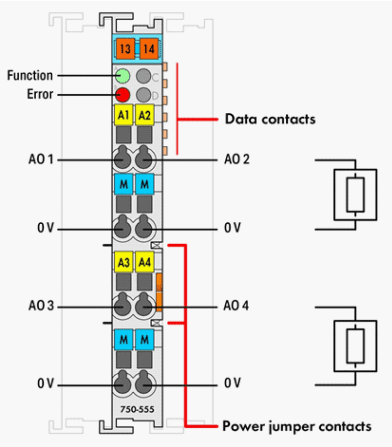

Zapojení
LED indikující stav výstupů
