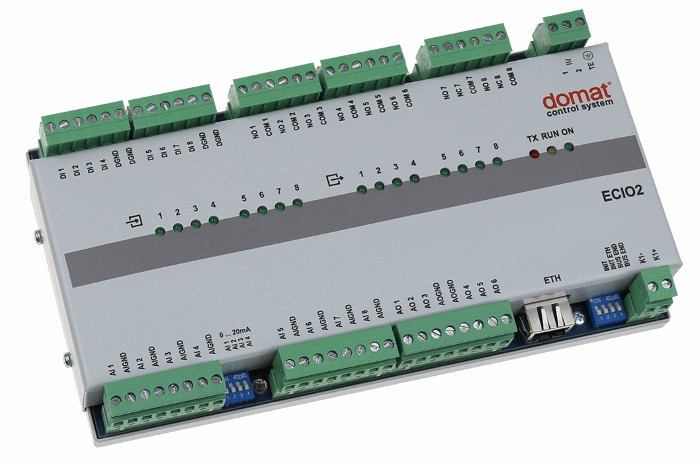

ECIO2 - Kompaktní I/O modul, Ethernet
Popis
Kompaktní I/O modul ECIO2 je mikroprocesorem řízený komunikativní modul se skladbou I/O optimalizovanou pro aplikace VVK a domovní techniky. Modul komunikuje po sběrnici Ethernet (Modbus TCP) s regulátorem PLC a po RS485 (Modbus RTU) volitelně s dalšími rozšiřujícími I/O moduly. Lze jej snadno integrovat do řady řídicích systémů.
Vstupy
| Vstup | Typ ST | Popis |
|---|---|---|
| AI1...AI8 | real | Analogové vstupy. Nastavení transformací pro různé rozsahy: PT1000 - (transformace: lib.core.v1_0.linear k=0,01 q=0) výsledek ve °C základní nastavení proud 0-20 mA - (transformace: lib.core.v1_0.linear k=0,001 q=0) Musí být připojen jumper u příslušného vstupu. napětí 0-10 V - (transformace: lib.core.v1_0.linear k=0,001 q=0) odpor 0-1600 ohm - (transformace: lib.core.v1_0.resistancetotemperature kind: pt1000 pre_k=0,1 pre_q=0, post_k=1, post_q=0) odpor 0-5000 ohm - (transformace: lib.core.v1_0.linear k=0,1 q=0) POZOR je potřeba změnit typ ST:UINT! |
| DI1...DI8 | bool | Digitální vstupy |
Výstupy
| Výstup | Typ ST | Popis |
|---|---|---|
| AO1...AO6 | real | Analogové výstupy v %. 0 %...0 V 100 %...10 V |
| DO1...DO8 | bool | Digitální výstupy. |
Konfigurace zařízení před použitím
| I/O | Název parametru | Popis |
|---|---|---|
| ECIO2 | NoComm timeout | Povolený čas pro nekomunikaci 0 až 255 s |
| AI1...AI8 | Analog. typ - MMIO/MCIO2 | Rozsah analogových vstupů. K danému rozsahu nastavit transformaci! |
| DO1...DO8 | NoComm povoleno | Povolení změny výstupu při nekomunikaci po uplynutí času "NoComm timeout" |
| DO1...DO8 | NoComm stav | Stav při nekomunikaci, pokud je povolena změna a uplynul čas "NoComm timeout" |
| DO1...DO8 | Při startu povoleno | Povolení nastavení stavu při zapnutí zařízení |
| DO1...DO8 | Stav při startu | Stav zařízení při zapnutí musí být povoleno |
