CTU_DINT

Název bloku

CTU_DINT

Volání v ST

PROGRAM CTU_DINT_DEMO
   VAR
     BOOL1,BOOL2,BOOL3: BOOL;
    DINT1,DINT2: DINT;
  FB:CTU;
    END_VAR
    FB(CU:=BOOL1,R:=BOOL2,PV:=DINT1,Q=>BOOL3,CV=>DINT2);
END_PROGRAM

Popis

Blok funguje jako čítač, přičítající impulsy od nuly do zadané hodnoty podle vstupu pv.

Vstupy

VstupTypVýznamVýchozí hodnota
CUBOOLPřičte 1 při náběžné hraně.False
RBOOLReset na nulu.False
PVDINTKonečná hodnota čítače.0

Výstupy

VýstupTypVýznam
QBOOLStav, kdy čítač dočítal (čítač dočítal q=true).
CVDINTAktuální hodnota čítače.

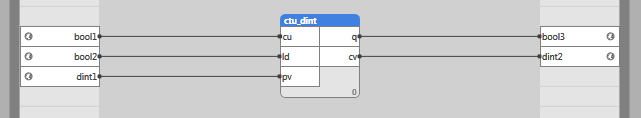

Příklad použití
