w750-404-000-005 - 16bitový vzestupný čítač
Popis
I/O modul se 16bitovými vzestupnými čítači.
Technické údaje
| Počet binárních výstupů | 2 |
| Druh signálu | Napětí |
| Typ napěťového signálu | 24 V ss |
| Velikost čítače | 16 Bit |
| Max. frekvence spínání | 5 kHz |
| Rozsah napětí signálu (0) | -3 … +5 V ss |
| Rozsah napětí signálu (1) | 15 … 30 V ss |
| Počet vstupních výkonových kontaktů | 2 |
| Počet výstupních výkonových kontaktů | 2 |

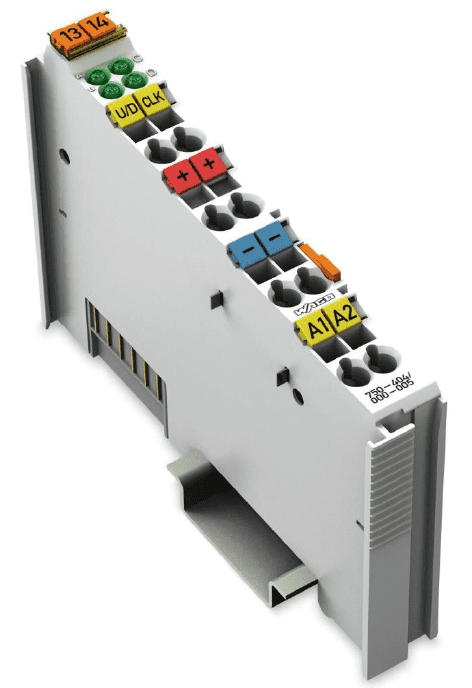

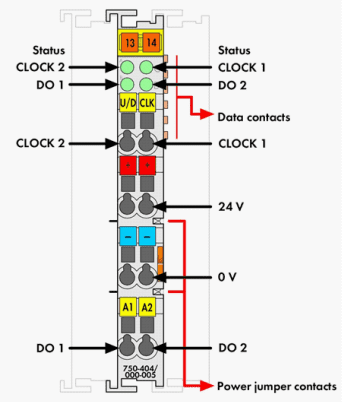

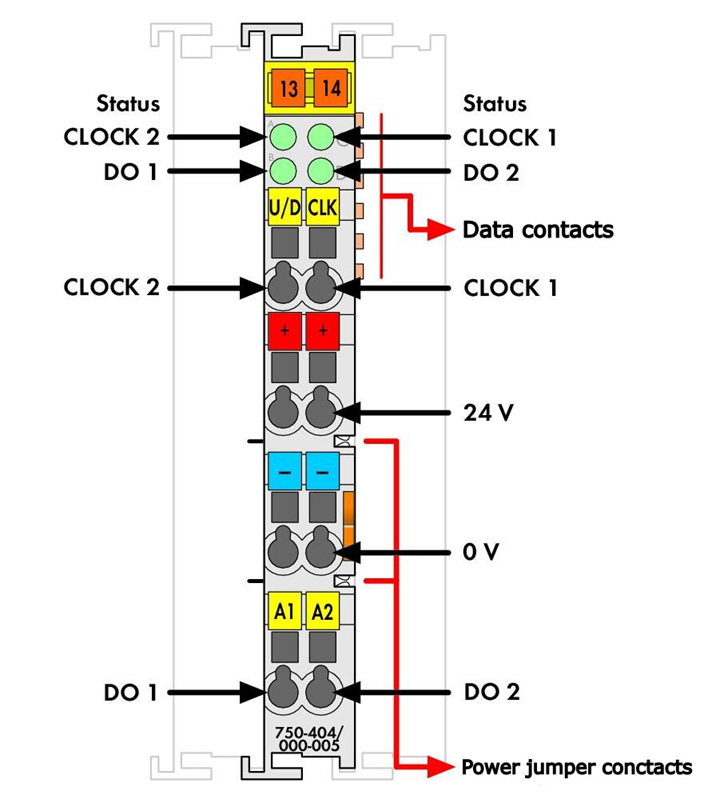

Zapojení
- CLOCK 1 a CLOCK 2 - digitální vstupy pro čítání impulzů (0 > 24V)
- DO1 a DO2 - digitální programovatelné výstupy
- 4 LED pro znázornění stavů vstupů a výstupů
Práce s kartou
Počet impulzů můžeme vidět na vstupních proměnných Counter1 a Counter2
Jednotlivé stavy nám zobrazuje třetí vstupní proměnná Status
| Status byte | |||||||
|---|---|---|---|---|---|---|---|
| B7 | B6 | B5 | B4 | B3 | B2 | B1 | B0 |
| X | X | Counter is set | Counter is set | actual signal at output DO 2 | actual signal at output DO 1 | actual signal at input CLOCK 2 | actual signal at input CLOCK 1 |
X - hodnota není vyhodnocena
Pomocí výstupních proměnných SetCounter1 a SetCounter2 lze nastavit hodnotu čítače na libovolnou hodnotu. Je potřeba ale přitom zapsat do správného bitu v proměnné Control.
| Control byte | |||||||
|---|---|---|---|---|---|---|---|
| B7 | B6 | B5 | B4 | B3 | B2 | B1 | B0 |
| 0 | 0 | Set counter 1 | Set counter 2 | Set output DO 2 | Set output DO 1 | 0 | 0 |
0 - musí být nastaveno na nulu
