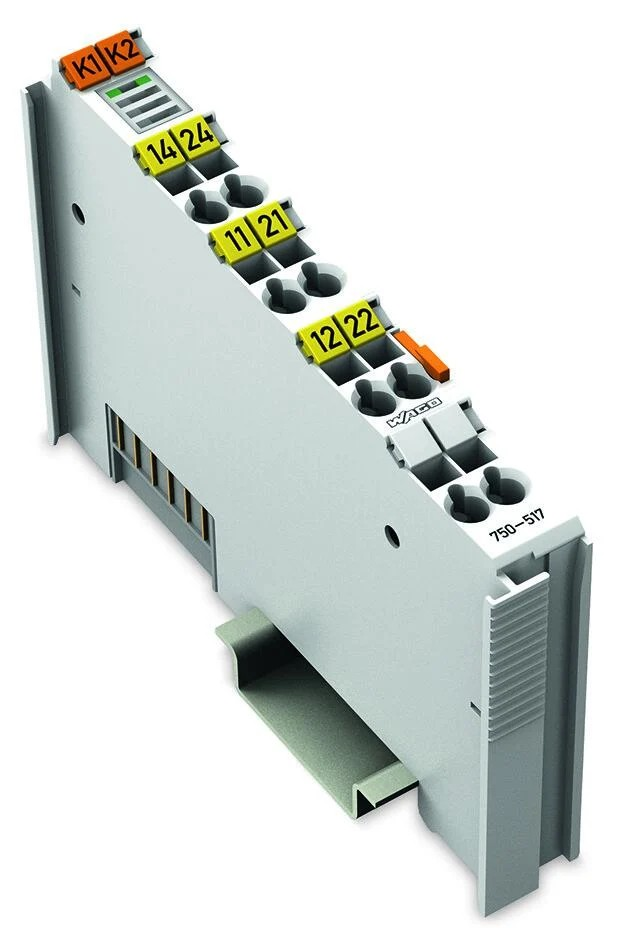

w750-517 - 2kanálový reléový výstup
Popis
Modul s dvojící přepínacích kontaktů připojeným akčním členům předávají řídící signály z automatizačního zařízení. K ovládání relé se používá interní systémové napětí. Kontakty NO jsou od sebe galvanicky odděleny. Stav relé signalizuje LED dioda.
| Kanál | Označení | LED | Stav | Funkce |
| 1 | Stav relé 1 | A | OFF (IDE - False) | NO kontakt DO1 rozepnutý NC kontakt /DO1 sepnutý |
| Zelená (IDE - True) | NO kontakt DO1 sepnutý NC kontakt /DO1 rozepnutý | |||
| 2 | Stav relé 2 | B | OFF (IDE - False) | NO kontakt DO2 rozepnutý NC kontakt /DO2 sepnutý |
| Zelená (IDE - True) | NO kontakt DO2 rozepnutý NC kontakt /DO2 sepnutý |
Technické údaje
| Max. spínací napětí | 250 V st, 300 V ss |
| Max. spínací proud | 1 A |
| Frekvence napětí (max) | 0,1 Hz; Jmenovitá zátěž |
| Napájecí napětí systému | 5 V ss; přes datové kontakty |
| Odběr proudu, napájení systému (5 V) | 90 mA |
| Konstrukce výstupního obvodu | 2× přepínací kontakt relé |

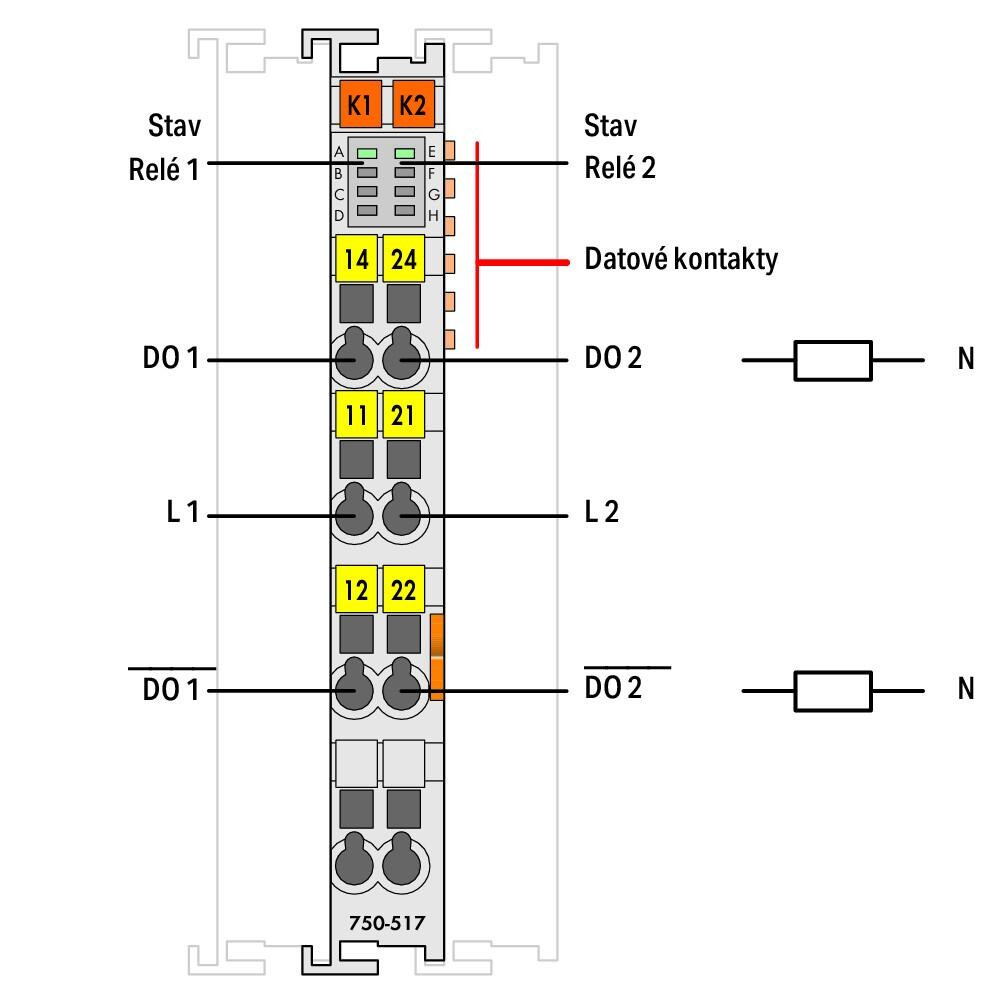

Zapojení
LED - Zelená LED dioda (A,E): stav relé 1, relé 2
