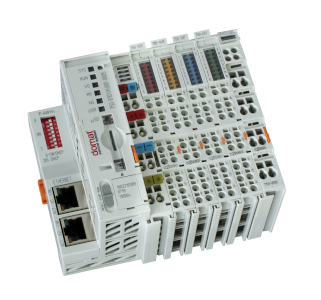

wCIO
Popis
wCIO je volně programovatelná podstanice s procesorem ARM Cortex A8 a operačním systémem Linux. PLC disponuje dvěma Ethernet porty a obsahuje 8DO, 8DI, 8AO a 8AI.
Technické údaje
| Napájení | 24 V ss |
| Spotřeba | 4 W |
| Okolní teplota | 0 ÷ 55 °C |
| Procesor | ARM Cortex A8 600 MHz |
| HW paměť | 256 MB Flash, 12 MB RAM, 64 kB NVRAM |
| SW paměť | 4 MB program, 8 MB RAM, 64 kB NVRAM, 60 kB retain, 256 kB dynamické (OEM) parametry, 1 MB historie |
| Ethernet | 10/100BaseT, RJ45 |
| Digitální výstupy | 8x |
| Digitální vstupy | 8x |
| Analogové výstupy | 8x |
| Analogové vstupy | 8x |
Svorky/LED/DIP
| Ethernet X1, X2 | síťové rozhraní |
| 24V 0V | napájení PLC |
| + - zem | napájení karet |
| 750-1515 | Digitální výstupy |
| 750-1415 | Digitální vstupy |
| 750-597 | Analogové výstupy |
| 750-451 | Analogové vstupy |
| SYS | běh RT |
| RUN | běh programu |
| I/O | stav připojení karet |
| MS | indikace alarmů |
| NS | indikace chyby komunikace |
| USR | nevyužito |
| uSD | slot pro microSD kartu |
| A | napájení PLC |
| B | napájení karet |
| RUN/STOP/RESET | ovládání běhu RT |
| IP-Address | DIP pro nastavení IP adresy |
Nastavení transformací v IDE
| AI Pt1000 | Linear; K=0,01; Q=0 typ analogového vstupu: Pt1000 | |
| AI Pt100 | Linear; K=0,1; Q=0 typ analogového vstupu: Pt100 | |
| AI R5000 ohmů | LinearByTwoPoints; X1=0; X2=25000; Y1=0; Y2=5000 | |
| AI R1200 ohmů | LinearByTwoPoints; X1=0; X2=24000; Y1=0; Y2=1200 | |
| AO 0-10 V | LinearByTwoPoints; X1=0; X2=32767; Y1=0; Y2=100 Analogové výstupy v % 0 %...0 V 100 %...10 V |
Indikace stavu RT
LED RUN indikuje stav RT (runtime) pomocí opakující se série bliknutí. Chybový kód je trvalý a pamatuje se i po vypnutí a zapnutí PLC. Maže se až při opětovném nahrání projektu.
Normální stav: LED bliká v intervalu 1 s ON, 1 s OFF – žádná chyba
Chybový stav: LED bliká ve vzoru
- M krátkých bliknutí (300 ms ON / 300 ms OFF), kde M je vyšší řád chybového kódu
- 1 s OFF
- N krátkých bliknutí (300 ms ON / 300 ms OFF), kde N je nižší řád chybového kódu
- 2.5 s OFF
Význam jednotlivých chybových kódů:
- 11 nedostatek paměti pro operační systém
- 12 nedostatek paměti pro RT
- 13 přetečení zásobníků *
- 21 špatný RT image
- 31 HardFault *
- 4X vypršel watchdog klienta číslo X
- 51 chyba na systémovém filesystému (proměnné...)
- 52 chyba na filesystému pro web
- 53 chyba systémového FS - reset IP adresy, ztráta uložených proměnných
- 54 chyba uživatelského FS - nutno znovu přehrát WEB
- kód 6X - filesystem plny
* u těchto chyb se PLC zastaví a LED bude blikat až po vypnutí a zapnutí.
Více informací je k nalezení v katalogových listech na http://domat-int.com/ke-stazeni/katalogove-listy.
