Rozklad na bity

Název bloku

BD19_BIT_DECOMPOSITION

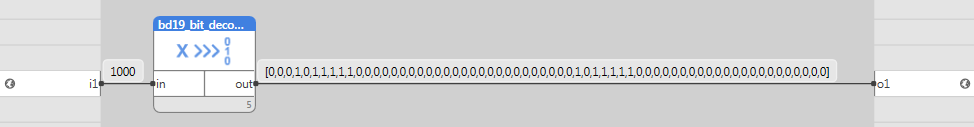

Volání v ST

PROGRAM BD19_TEST

VAR

    I1: LINT;

    O1: ARRAY [0 .. 63] OF BOOL;

    FB: LIB.CORE.V1_0.BD19_BIT_DECOMPOSITION;
END_VAR



    FB(IN := I1, OUT=>O1);

END_PROGRAM

Knihovna

LIB\CORE

Verze

V1.0

Popis

Funkce provádí bitový rozklad z celočíselné hodnoty na jednotlivé bity (v poli).

Vstupy

Vstup	Typ	Význam
ENABLED	BOOL	Povolení provozu
IN	LINT	Vstupní hodnota

Výstupy

Výstup	Typ	Význam
OUT	ARRAY [0 .. 63] OF BOOL	Výstupní pole binárních hodnot
BS	BOOL	Znaménko vstupu in, když IN<0 pak BS=FALSE

Funkce

Blok převádí vstup IN na jednotlivé bity OUT[0..63]. Když je IN<0 pak BS=FALSE, jinak BS=TRUE.

Pozor: Prvky pole jsou indexovány od 0, zatímco případně vytažené dynamické výstupy out1, out2, out3 atd. jsou číslovány od 1. Hodnota např. out3 tedy odpovídá pozici out[2].
