wMXcom
Popis

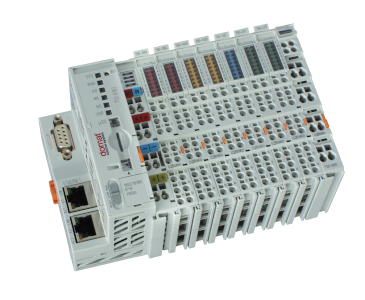

wMXcom je volně programovatelná podstanice s procesorem ARM Cortex A8 a operačním systémem Linux. PLC disponuje sériovým rozhraním, dvěma Ethernet porty a obsahuje 16DO, 16DI, 8AO a 16AI.
Technické údaje
| Napájení | 24 V ss |
| Spotřeba | 5,3 W |
| Okolní teplota | 0 ÷ 55 °C |
| Procesor | ARM Cortex A8 600 MHz |
| HW paměť | 256 MB Flash, 12 MB RAM, 64 kB NVRAM |
| SW paměť | 4 MB program, 8 MB RAM, 64 kB NVRAM, 60 kB retain, 256 kB dynamické (OEM) parametry, 1 MB historie |
| Ethernet | 10/100BaseT, RJ45 |
| Sériové rozhraní | RS232/RS485 |
| Digitální výstupy | 16x |
| Digitální vstupy | 16x |
| Analogové výstupy | 8x |
| Analogové vstupy | 16x |
Svorky/LED/DIP
| Ethernet X1, X2 | síťové rozhraní |
| RS232/485 X3 | sériové rozhraní |
| 24V 0V | napájení PLC |
| + - zem | napájení karet |
| 750-1504 | Digitální výstupy |
| 750-1405 | Digitální vstupy |
| 750-597 | Analogové výstupy |
| 750-451 | Analogové vstupy - R |
| 750-497 | Analogové vstupy - U |
| SYS | běh RT |
| RUN | běh programu |
| I/O | stav připojení karet |
| MS | indikace alarmů |
| NS | indikace chyby komunikace |
| USR | nevyužito |
| uSD | slot pro microSD kartu |
| A | napájení PLC |
| B | napájení karet |
| RUN/STOP/RESET | ovládání běhu RT |
Nastavení transformací v IDE
| AI Pt1000 | Linear; K=0,01; Q=0 typ analogového vstupu: Pt1000 | |
| AI Pt100 | Linear; K=0,1; Q=0 typ analogového vstupu: Pt100 | |
| AI R5000 ohmů | LinearByTwoPoints; X1=0; X2=25000; Y1=0; Y2=5000 | |
| AI R1200 ohmů | LinearByTwoPoints; X1=0; X2=24000; Y1=0; Y2=1200 | |
| AI 0-10 V | LinearByTwoPoints; X1=0; X2=32767; Y1=0; Y2=10 Analogové vstupy v % 0 %...0 V 100 %...10 V | |
| AO 0-10 V | LinearByTwoPoints; X1=0; X2=32767; Y1=0; Y2=100 Analogové výstupy v % 0 %...0 V 100 %...10 V |
Nastavení sériového portu na desce
Při konfiguraci PLC je nutné vybrat, zda sériový port na konektoru Cannon DB9 má pracovat jako RS232 nebo RS485. Volba "Neměnit" znamená, že aktuální nastavení v PLC nebude přepisováno (to se ovšem nedoporučuje).
Pro PLC Wall - komunikační port X3 na desce i kartu w750-652 - je v definici volitelný parametr navíc - přepínání typu portu:
def := 'serial:1:9600,8,N,1,232';
def := 'serial:1:9600,8,N,1,485';
Výchozí nastavení portu, pokud není parametr uveden, je RS232. Viz též funkce Openport.
Indikace stavu RT
LED RUN indikuje stav RT (runtime) pomocí opakující se série bliknutí. Chybový kód je trvalý a pamatuje se i po vypnutí a zapnutí PLC. Maže se až při opětovném nahrání projektu.
Normální stav: LED bliká v intervalu 1 s ON, 1 s OFF – žádná chyba
Chybový stav: LED bliká ve vzoru
- M krátkých bliknutí (300 ms ON / 300 ms OFF), kde M je vyšší řád chybového kódu
- 1 s OFF
- N krátkých bliknutí (300 ms ON / 300 ms OFF), kde N je nižší řád chybového kódu
- 2.5 s OFF
Význam jednotlivých chybových kódů:
- 11 nedostatek paměti pro operační systém
- 12 nedostatek paměti pro RT
- 13 přetečení zásobníků *
- 21 špatný RT image
- 31 HardFault *
- 4X vypršel watchdog klienta číslo X
- 51 chyba na systémovém filesystému (proměnné...)
- 52 chyba na filesystému pro web
- 53 chyba systémového FS - reset IP adresy, ztráta uložených proměnných
- 54 chyba uživatelského FS - nutno znovu přehrát WEB
- kód 6X - filesystem plny
* u těchto chyb se PLC zastaví a LED bude blikat až po vypnutí a zapnutí.
Více informací je k nalezení v katalogových listech na http://domat-int.com/ke-stazeni/katalogove-listy.
