Posuvný registr Integer

Název bloku

B111_INTEGER_SHIFT_REGISTER

Volání v ST

PROGRAM TEST B111
  VAR
    REAL1: REAL;
    BOOL1: BOOL;
    ARRAYINT: ARRAY[1..24] OF INT;
  FB : LIB.CORE.V1_0.B110_SHIFT_REGISTER;
 END_VAR
     FB(IN:=INT1,BR:=BOOL1,OUT=>ARRAYINT);
END_PROGRAM

Knihovna

LIB\CORE

Verze

V1.0

Popis

Posuvná paměť na 24 hodnot typu int.

Vstupy

VstupTypVýznamVýchozí hodnota
ININTVstupní hodnota0
BRBOOLŘízení posunu (při náběžné hraně)False

Výstupy

VýstupTypVýznam
OUTARRAY[1..24] OF INTPole 1..24
SHIFTTIMEDTČas, kdy byl poslední posun

Funkce

Blok funguje jako posuvný registr, při náběžné hraně na vstupu br dojde k uložení vstupní hodnoty in na první pozici výstupu out a všechen předchozí obsah na výstupu se posune o jednu pozici. Výstup shifttime říká, kdy bylo poslední uložení nové hodnoty.

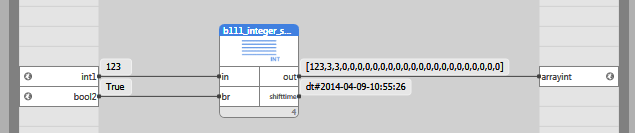

Příklad použití
