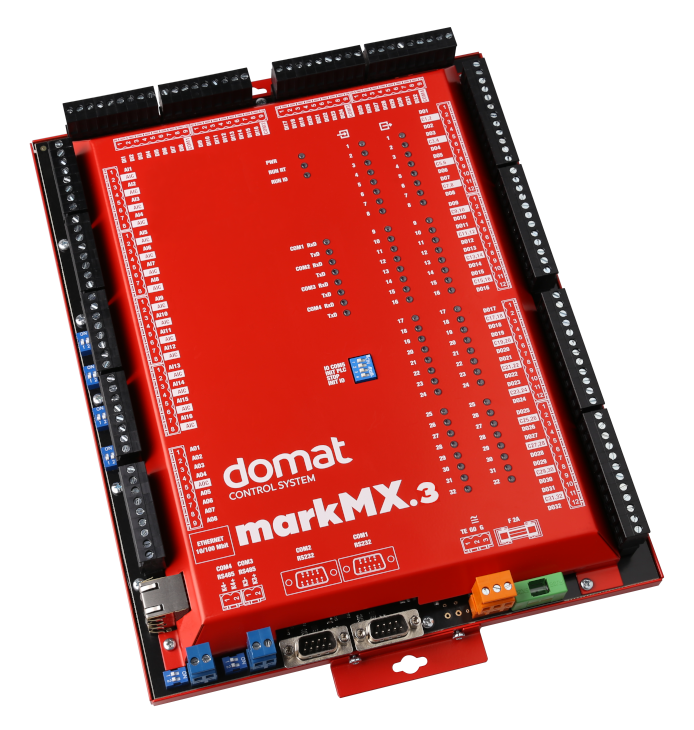

MarkMX.3

Popis

MarkMX.3 je kompaktní procesní stanice s integrovaným I/O modulem se skladbou I/O optimalizovanou pro aplikace VVK a domovní techniky. Stanice může být po sběrnici RS485 doplněna o další I/O moduly pro nasazení v zařízeních s více I/O body. MarkMX.3 nahrazuje předchozí model markMX se kterým je plně zpětně kompatibilní.

Přístup na vstupy/výstupy na vnitřním modulu PLC

Pro přístup na vstupy/výstupy vnitřního modulu PLC je potřeba na PLC vytvořit kanál. Kanál bude typu Modbus, linkový protokol Serial. Vnitřní modul markMX se hlásí na sběrnici COM3 jako modul RXIO s adresou 2. MarkMX.3 umožňuje přepnutí komunikační sběrnice pro interní I/O modul na vyšší rychlost. Po přepnutí DIP1 do polohy "ON" komunikuje vnitřní I/O modul na portu COM5. Dále je nutné v IDE změnit nastavení daného kanálu a přehrát sestavu.

Vstupy

VstupTyp STPopis
AI01...AI16realAnalogové vstupy
Nastavení transformací pro různé rozsahy:
PT1000 - (analog typ R1600, transformace: lib.core.v1_0.resistancetotemperature kind: Pt1000 pre_k=0,1 pre_q=0, post_k=1, post_q=0 ) výsledek ve °C, základní nastavení pro AI01-AI08
odpor 0-1600 ohm - (transformace: lib.core.v1_0.linear k=0,1 q=0, vstupy poskytují hodnoty 0...16 000 = 0...1600 Ω),)
odpor 0-5000 ohm - (transformace: lib.core.v1_0.linear k=0,1 q=0, vstupy poskytují hodnoty 0...50 000 = 0...5 000 Ω) POZOR je potřeba změnit typ ST:UINT!
Napětí a proud je možné měřit pouze u vstupů AI09 - AI16.
proud 0-20 mA - (transformace: lib.core.v1_0.linear k=0,001 q=0, vstupy poskytují hodnotu v uA: 0...20 000 = 0...20 mA) Musí být připojen jumper u příslušného vstupu.
napětí 0-10 V - (transformace: lib.core.v1_0.linear k=0,001 q=0, vstupy poskytují hodnotu v mV: 0...10 000 mV) základní nastavení pro AI09 - AI16
DI01...DI32boolDigitální vstupy

Výstupy

VýstupTyp STPopis
AO1...AO8realAnalogové výstupy v %
0 %...0 V
100 %...10 V
DO01...DO32boolDigitální výstupy.

Technické údaje

Napájení24 V AC/DC ±10 %
Spotřebamax. 20 VA
ProcesorARM i.MX6UL; 528 MHz
HW paměť128 MB RAM, 64 MB Flash, 128 kB NVRAM FRAM
SW paměť4 MB program, 8 MB RAM, 128 kB NVRAM, 60 kB retain,
256 kB dynamické (OEM) parametry, 1 MB historie
Ethernet2 × 10/100BaseT, RJ45
COM1, COM2 - RS232300 ... 115 200 bit/s, parita a bity nastavitelné v SW
COM3, COM4 - RS485 (K+, K-)300 ... 115 200 bit/s, parita a bity nastavitelné v SW
Internal COM5 - RS4851200 ... 460 800 bit/s, parita a bity nastavitelné v SW
Max. délka sběrnice1200 m
Analogové vstupy8x Pt 1000, Pt100, Ni1000, odpor 20...1600 Ohm, 20...5000 Ohm
8x 0-10 V ss, Pt 1000, Pt100, Ni1000, odpor 20...1600 Ohm, 20...5000 Ohm, 0(4)...20 mA – nastavitelné DIP přepínači a softwarově
Analogové výstupy8x 0-10 V ss
Zatížení analogových výstupůmin. 10 kOhm, max. proud 10 mA,
výstupy jsou zkratuvzdorné – omezení na 20 mA
Digitální vstupy32x 24 V st/ss – je třeba na ně přivést napětí, např. napájecí
Vstupní napětí pro log. „0“
Vstupní napětí pro log. „1“		max. 5 V st/ss
18 ... 30 V ss, 18... 26 V st @ 7 mA
Digitální výstupy32x relé, spínací: 5A/250 VAC, 5A/30 VDC, 750 VA, 90 W

Svorky/LED

AI1 až AI8Analogové vstupy mají pevně nastaveno měření odporu. Rozsah (20...1600 Ohm nebo 20...5000 Ohm).
AI9 až AI16Analogové vstupy s nastavitelným měření - odporu (jako AI1 až AI8), - napětí 0...10 V nebo - proudu 0...20 mA. Rozsahy analogových vstupů AI9 až AI16 se přepínají pomocí DIP přepínačů pro každý vstup zvlášť.
  • odpor, pasivní čidla teploty - DIP SW: OFF (default)
  • napětí 0...10 V - DIP SW: OFF (default)
  • proud 0...20 mA - DIP SW: ON

Všechny analogové vstupy AI1 až AI16 mají společnou zem AGND. Vstupy jsou galvanicky oddělené od ostatních obvodů v modulu.
AO1 až AO8Analogové výstupy 0...10 V mají maximální zatížení 10 mA, jsou však trvale zkratuvzdorné a výstupní proud je omezen na 20 mA.
DI1 až DI32Digitální vstupy pracují s externím jmenovitým napětím 24 V ss/st. Společnou zem má pouze osmice vstupů na jednom konektoru.
NO1 až NO32Digitální výstupy jsou osazeny spínacími relé pro max. napětí 250 V, 5 A. Vždy dvě relé mají společnou svorku COM X, Y.
COM1 a COM2Rozhraní s konektory CANNON 9 značené jako COM1 a COM2 se dají volně využít v PLC programu, např. pro GSM modem pro zasílání SMS, převodníky M-Bus, jako Modbus server pro integraci do cizích systémů atd.
COM3 a COM4Sériové porty RS485 pro I/O moduly, pokojové ovladače, pokojové regulátory, integraci cizích zařízení atd. Nezapomeňte, že vnitřní I/O modul je připojen na COM3 a COM3 port musí být konfigurován jako Modbus RTU, aby vstupy a výstupy byly dosažitelné.
Svorka TESvorka TE má být spojena s potenciálem země (PES, stínicí svorka)
Ethernetsíťové rozhraní
PWRZap: MXPLC napájení je OK.
Vyp: Napájení není zapojeno nebo porucha zdroje nebo pojistky.
CONTROLZap: PLC deska nastartovala OK.
Vyp: PLC deska bootuje nebo došlo k chybě.
RUN I/OBliká: I/O modul OK
Vyp: Problém v I/O modulu
COMx RxDBliká: Příjem dat na portu COMx
Vyp: Bez přenosu dat
COMx TxDBliká: Vysílání dat na portu COMx
Vyp: Bez přenosu dat
Digitální vstupy (1...32) – stav vstupu (Zap: aktivní, Vyp: neaktivní)
Digitální výstupy (1...32) – stav výstupu (Zap: aktivní, Vyp: neaktivní)

Indikace stavu RT

LED RUN indikuje stav RT (runtime) pomocí opakující se série bliknutí. Chybový kód je trvalý a pamatuje se i po vypnutí a zapnutí PLC. Maže se až při opětovném nahrání projektu.

Normální stav: LED bliká v intervalu 1 s ON, 1 s OFF – žádná chyba

Chybový stav: LED bliká ve vzoru

  • M krátkých bliknutí (300 ms ON / 300 ms OFF), kde M je vyšší řád chybového kódu
  • 1 s OFF
  • N krátkých bliknutí (300 ms ON / 300 ms OFF), kde N je nižší řád chybového kódu
  • 2.5 s OFF

Význam jednotlivých chybových kódů:

  • 11 nedostatek paměti pro operační systém
  • 12 nedostatek paměti pro RT
  • 13 přetečení zásobníků *
  • 21 špatný RT image
  • 31 HardFault *
  • 4X vypršel watchdog klienta číslo X
  • 51 chyba na systémovém filesystému (proměnné...)
  • 52 chyba na filesystému pro web
  • kód 6X - filesystem plny

* u těchto chyb se PLC zastaví a LED bude blikat až po vypnutí a zapnutí.

Více informací je k nalezení v katalogových listech na http://domat-int.com/ke-stazeni/katalogove-listy.
