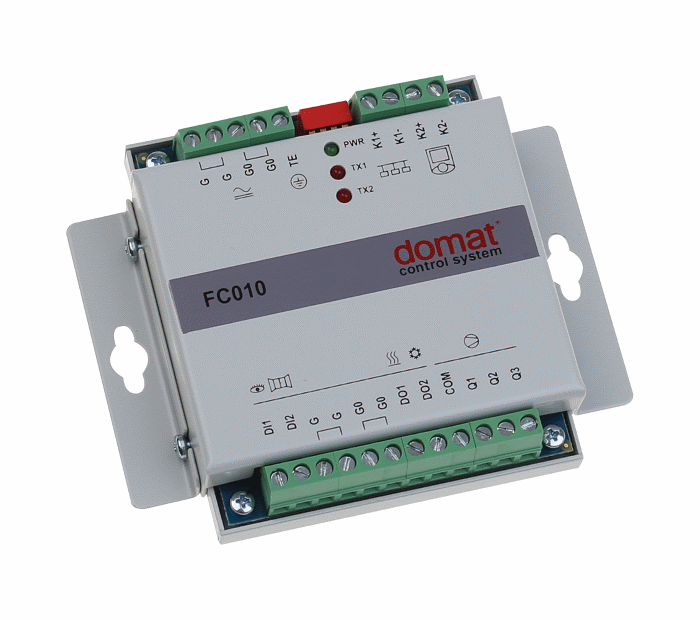

FC010 - Regulátor fancoilu, komunikativní

Popis

FC010 je komunikativní pokojový regulátor fancoilu (až tři stupně ventilátoru, ventil topení, ventil chlazení). Může buď pracovat autonomně, nebo být připojen na primární regulátor (MiniPLC nebo SoftPLC) nebo vizualizaci (RcWare Vision nebo jiný systém SCADA). Pro ovládání a snímání teploty komunikuje s pokojovou jednotkou UC010.

Vstupy

VstupTyp STPopis
ActualOutsideTempRrealAktuální venkovní teplota
ActualRegModebyteAktuální stav regulátoru:
bit0...komfort/den
bit1...pokles/noc
bit2...úspora/útlum
ActualTemprealAktuální teplota
ActualTempSPCoolrealAktuální požadovaná teplota k chlazení
ActualTempSPHeatrealAktuální požadovaná teplota k topení
DemandCoolboolPožadavek k chlazení
DemandHeatboolPožadavek k topení
DI1_PresenceboolVstup - přítomnost
DI2_WindowboolVstup - okenní kontakt
DisplaySymbolsRwordZobrazené symboly:
bit0...klíč
bit1...kotel
bit2...zvoneček
bit15...povolení zápisu (pokud je bit v 1, provede se zápis do registru, pokud v 0, ignoruje se)
FCSlaveComStatesintStav komunikace
ManControlRbyteManuální ovládání:
bit0...otáčky
bit1...výstup topení
bit2...výstup chlazení
bit3...přepínání mezi topením a chlazením (0 - topení, 1 - chlazení)
ManFanSpeedRusintManuální nastavení otáček:
0...vypnuto
1...otáčky1
2...otáčky2
3...otáčky3
ManCoolOutRsintManuální nastavení výstupu pro chlazení v %, rozsah 0...100 %
ManHeatOutRsintManuální nastavení výstupu pro topení v %, rozsah 0...100 %
PidFanSpeedsintStav ventilátoru z PID regulátoru
PidOutCoolsintVýstup regulátoru pro chlazení v %, rozsah 0...100 %
PidOutHeatsintVýstup regulátoru pro topení v %, rozsah 0...100 %
RelayCoolboolStav relé chlazení
RelayHeatboolStav relé topení
RelayFanSpeed1boolStav relé otáčky1
RelayFanSpeed2boolStav relé otáčky2
RelayFanSpeed3boolStav relé otáčky3
SetTempCorrRrealRelativní korekce teploty
UcComStatesintStav komunikace:
0...OK
1...timeout
2...MB výjimka
3...MB chyba

Výstupy

VýstupTyp STPopis
ActualOutsiteTempWrealAktuální venkovní teplota
DisplaySymbolsWwordZobrazené symboly:
bit0...klíč
bit1...kotel
bit2...zvoneček
bit15...povolení zápisu (pokud je bit v 1, provede se zápis do registru, pokud v 0, ignoruje se)
ManControlWbyteManuální ovládání:
bit0...otáčky
bit1...výstup topení
bit2...výstup chlazení
bit3...přepínání mezi topením a chlazením (0 - topení, 1 - chlazení)
ManFanSpeedWusintManuální nastavení otáček:
0...vypnuto
1...otáčky1
2...otáčky2
3...otáčky3
ManCoolOutWsintManuální nastavení výstupu pro chlazení v %, rozsah 0...100 %
ManHeatOutWsintManuální nastavení výstupu pro topení v %, rozsah 0...100 %
SetTempCorrWrealRelativní korekce teploty
